一、工作流程

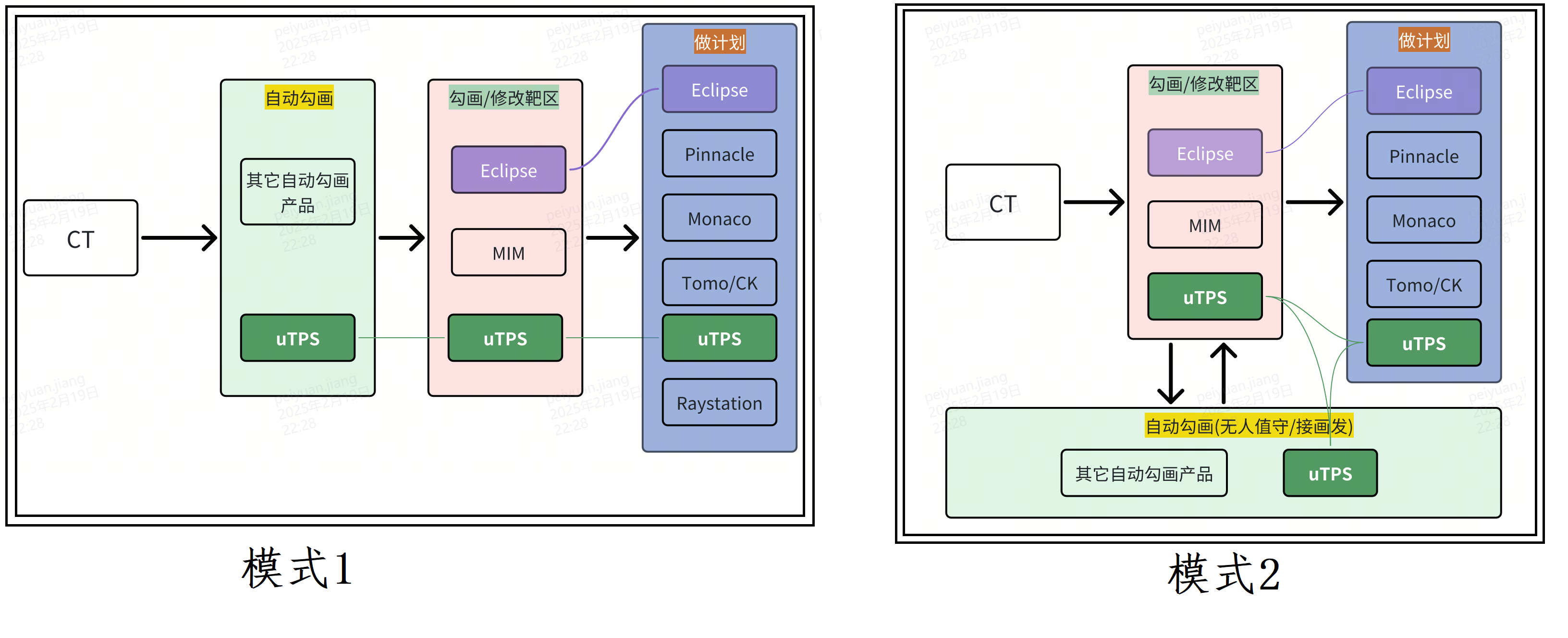

数据传输流程

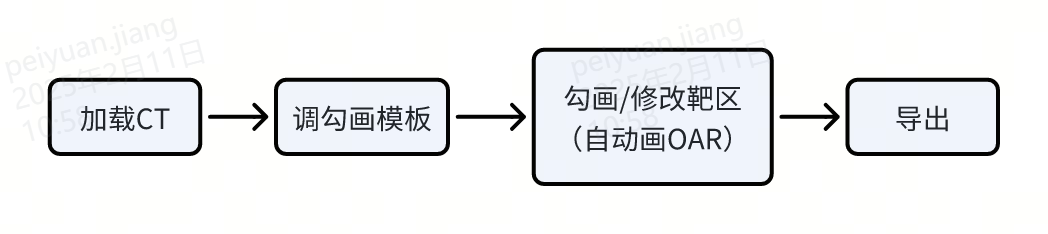

勾画工作流程

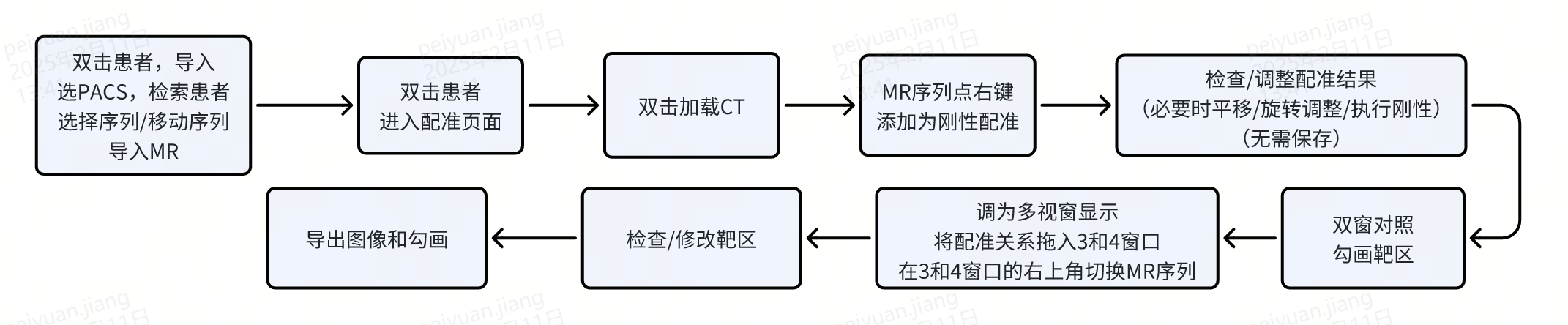

图像融合+勾画工作流程

二、勾画

☞ 详细参考：勾画

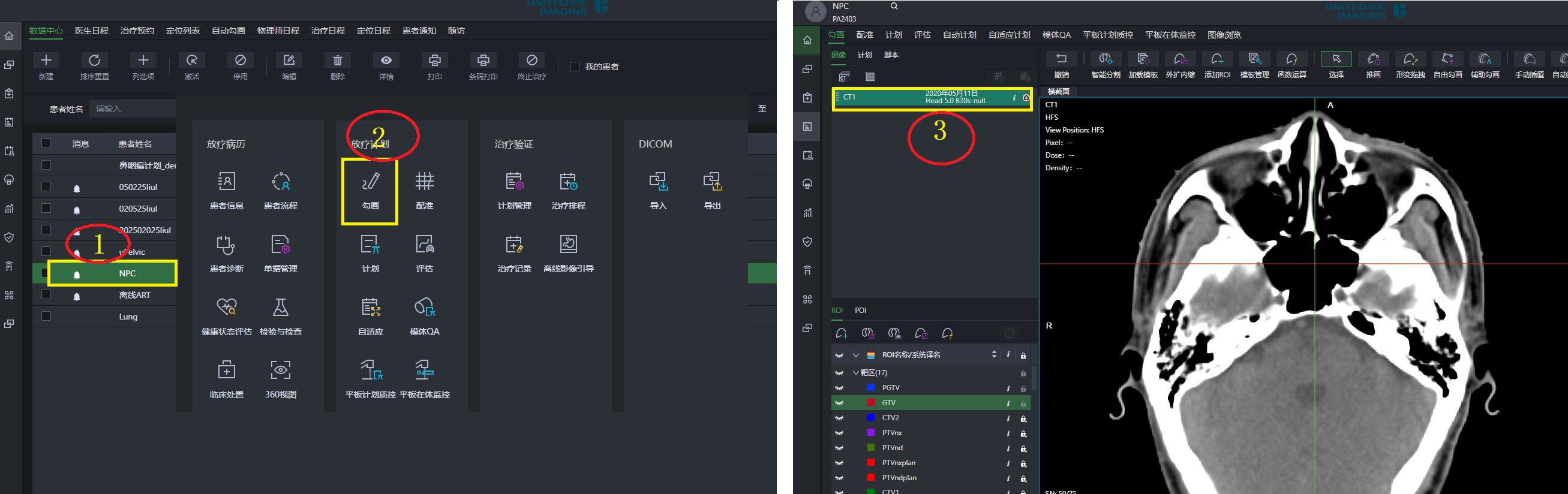

2.1 ☞ 双击加载图像

1.选择患者，双击进入勾画界面

2.选择CT序列，双击加载图像

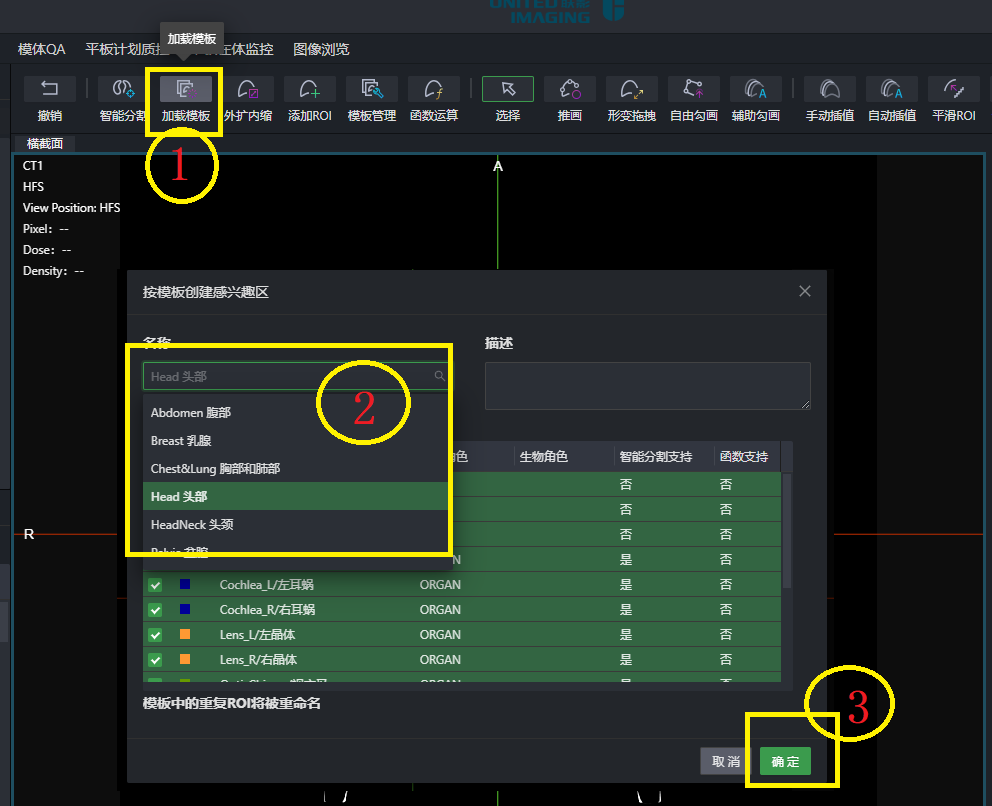

2.2 ☞ 调用模板做勾画

1.点<加载模板>

2.选择模板

3.确认后，系统会按模板指定的方式画出ROI，<智能分割支持>为"是"的ROI会自动画出来，"否"的则生成空结构。

<函数支持>为"是"的ROI，会自动带上关联关系

2.3 ☞ 用勾画工具勾画靶区

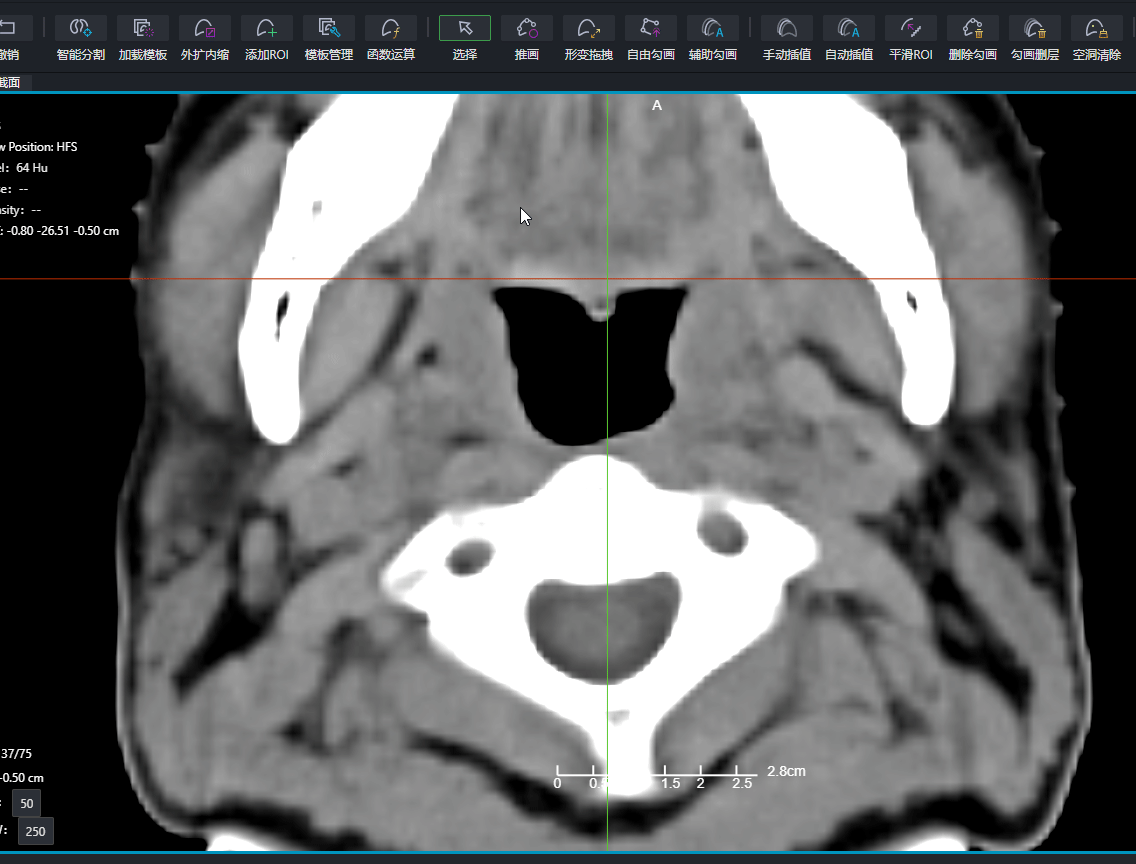

推画，按键盘“+” “-”号缩放画刷的直径，按字母 A 可在同层做并行勾画

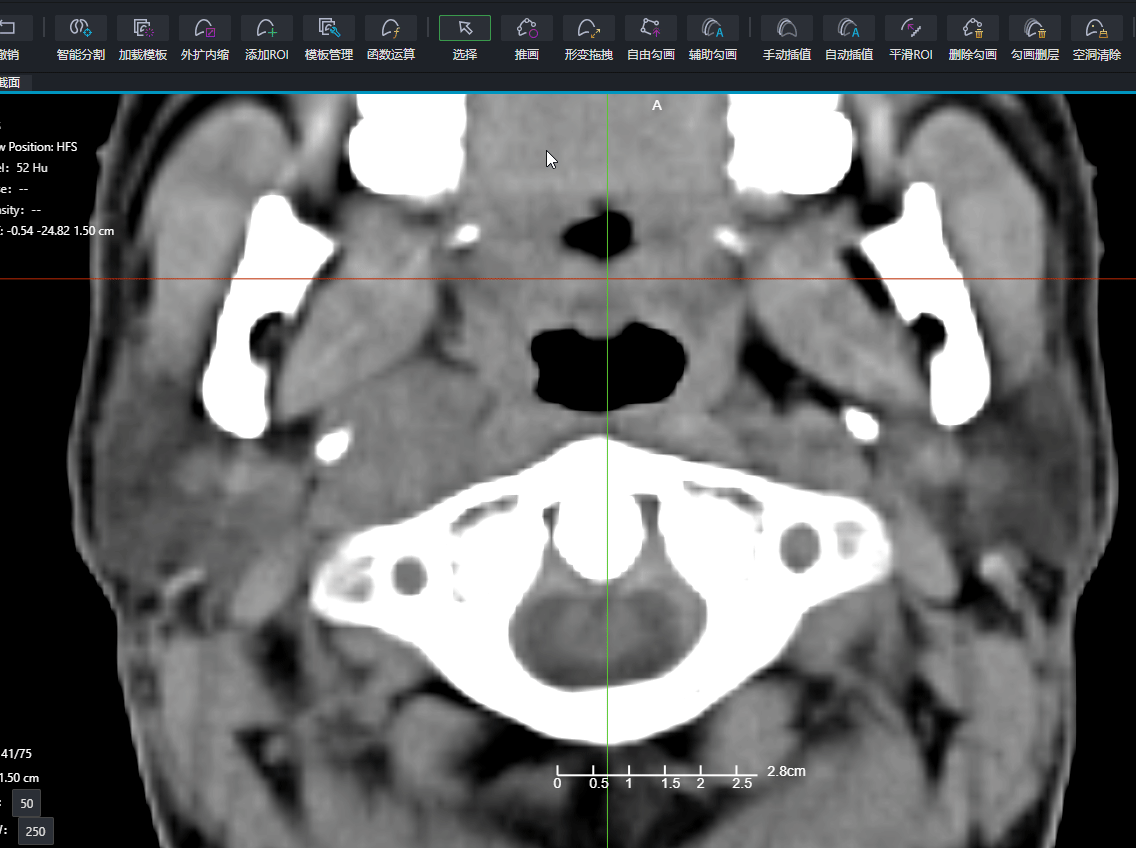

形变拖拽，可做"点线式"勾画，线条首尾相连闭合轮廓线，在线条上拖拽做局部修改

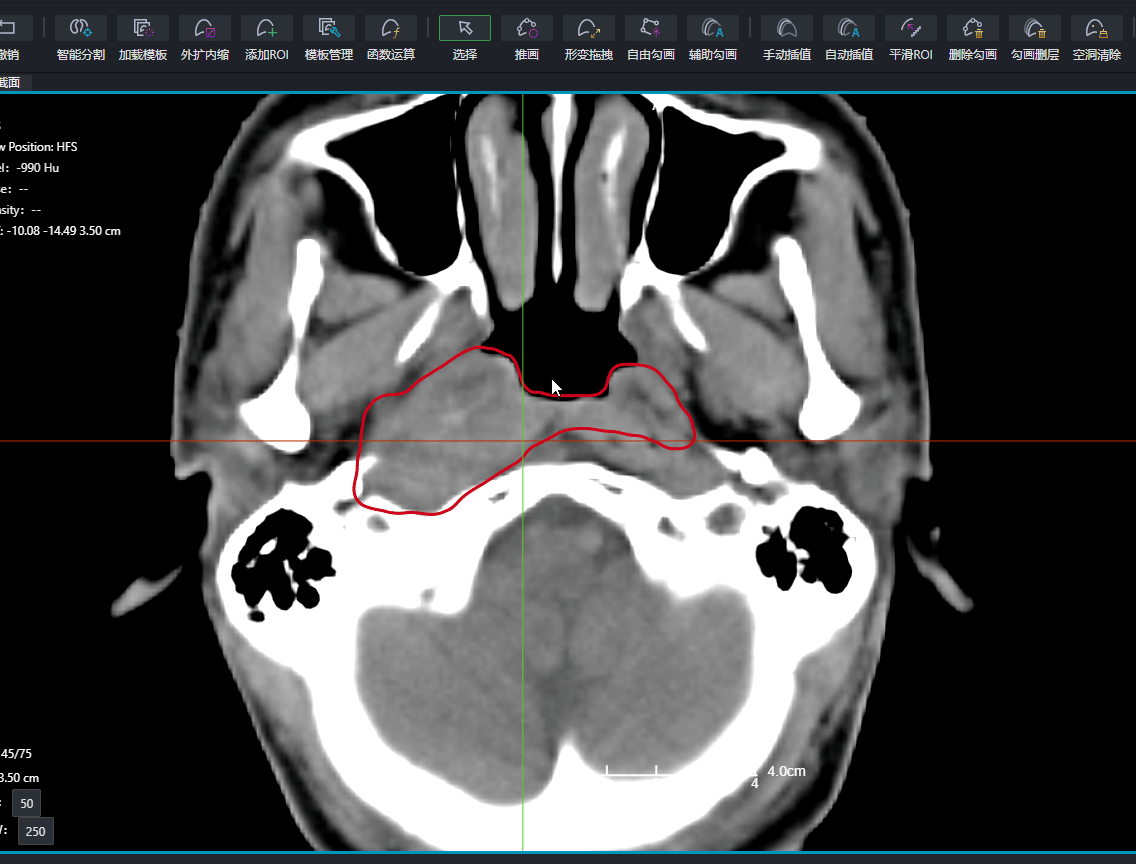

2.4 ☞ 辅助勾画

1.激活辅助勾画

2.用勾画工具连续勾画两层，翻到第三层时会出现投影（会根据层间灰度变化自动形变）

3.按Q键将投影变为轮廓线，用<推画>或<形变拖拽>等工具修改轮廓

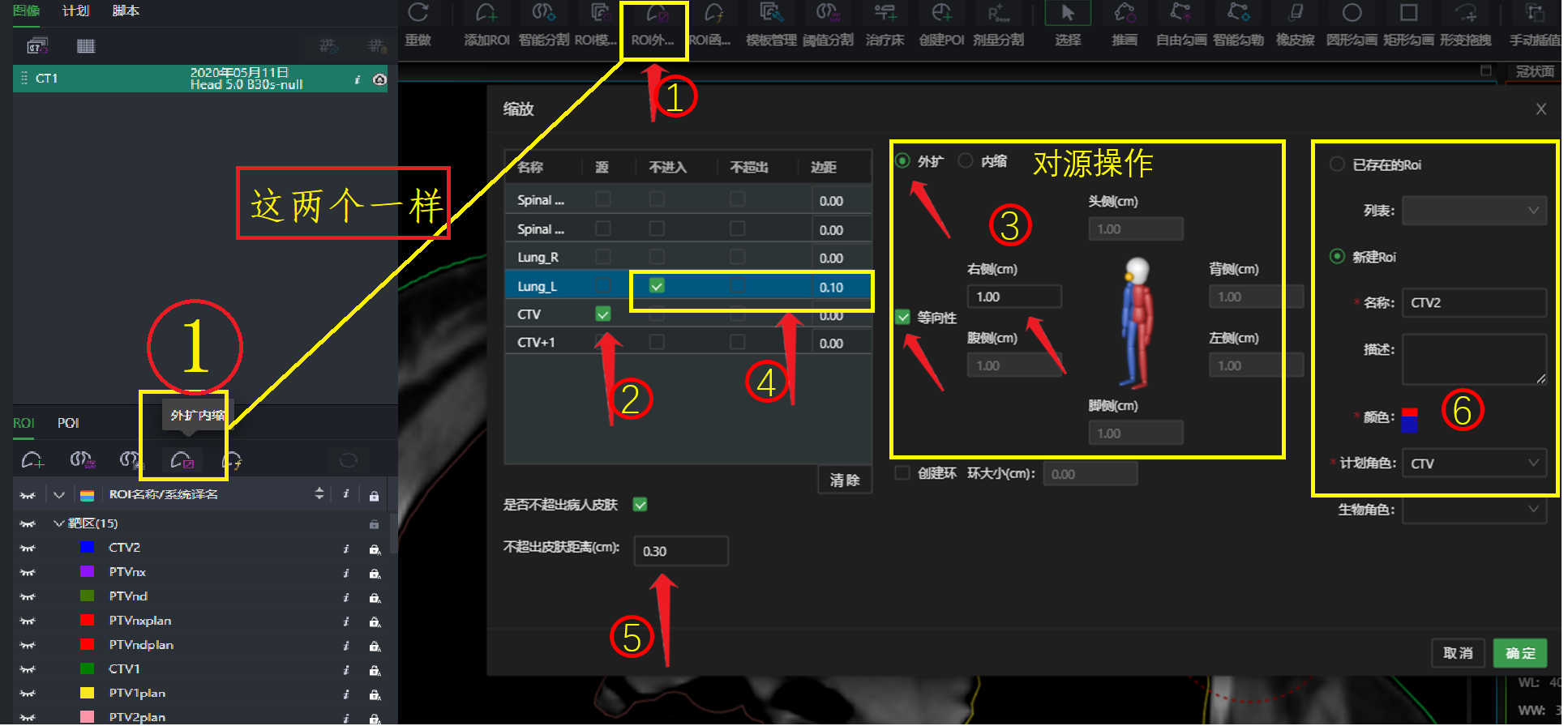

2.5 ☞ 外扩内缩

1.选择“外扩内缩”，图中两个地方都可以打开

2.选择1个"源"

3.设置外扩/内缩的数值

4.可选不进入（避开）某个结构，并设置间距

5.可选不超出皮肤，并设置缩进皮肤的间距

6.将修改结果生成新结构或覆盖到已存在的结构上

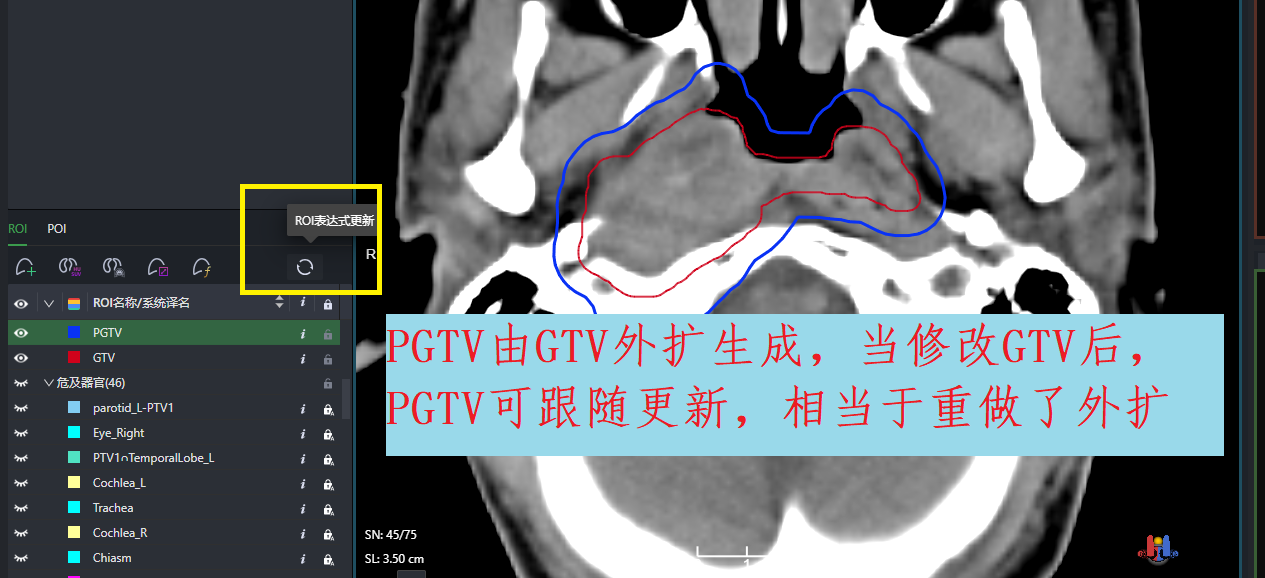

2.6 ☞ 关联更新

ROI之间的逻辑关系可被保存在模板内，修改原结构后，关联结构可同步更新

2.7 ☞ 靶区自动勾画

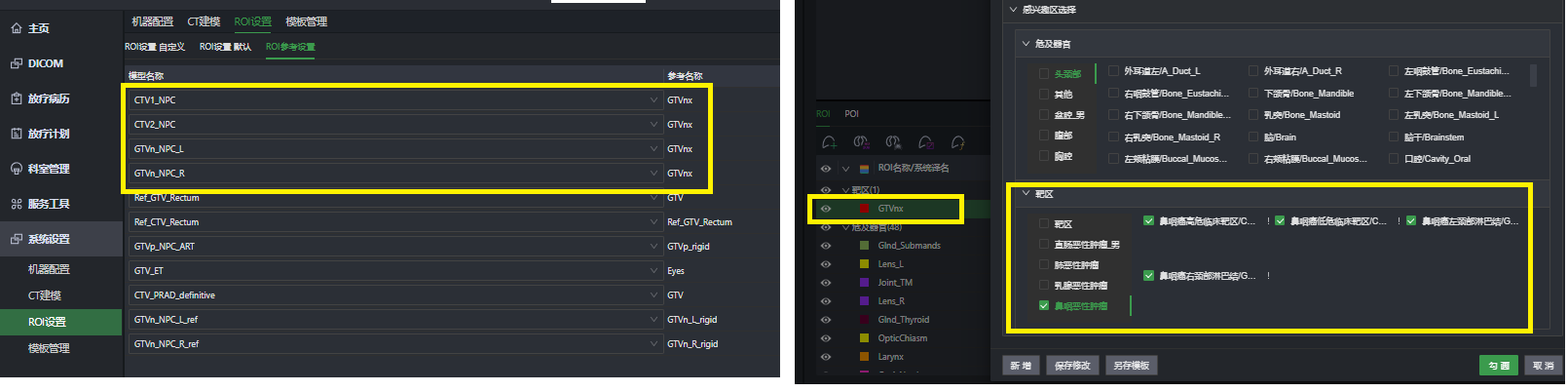

注意部分靶区有参考依赖，如：鼻咽癌的CTV1/CTV2/两个GTVnd，都以来GTVnx，需要先手动把GTVnx画出来，才可自动画这4个靶区

三、图像融合

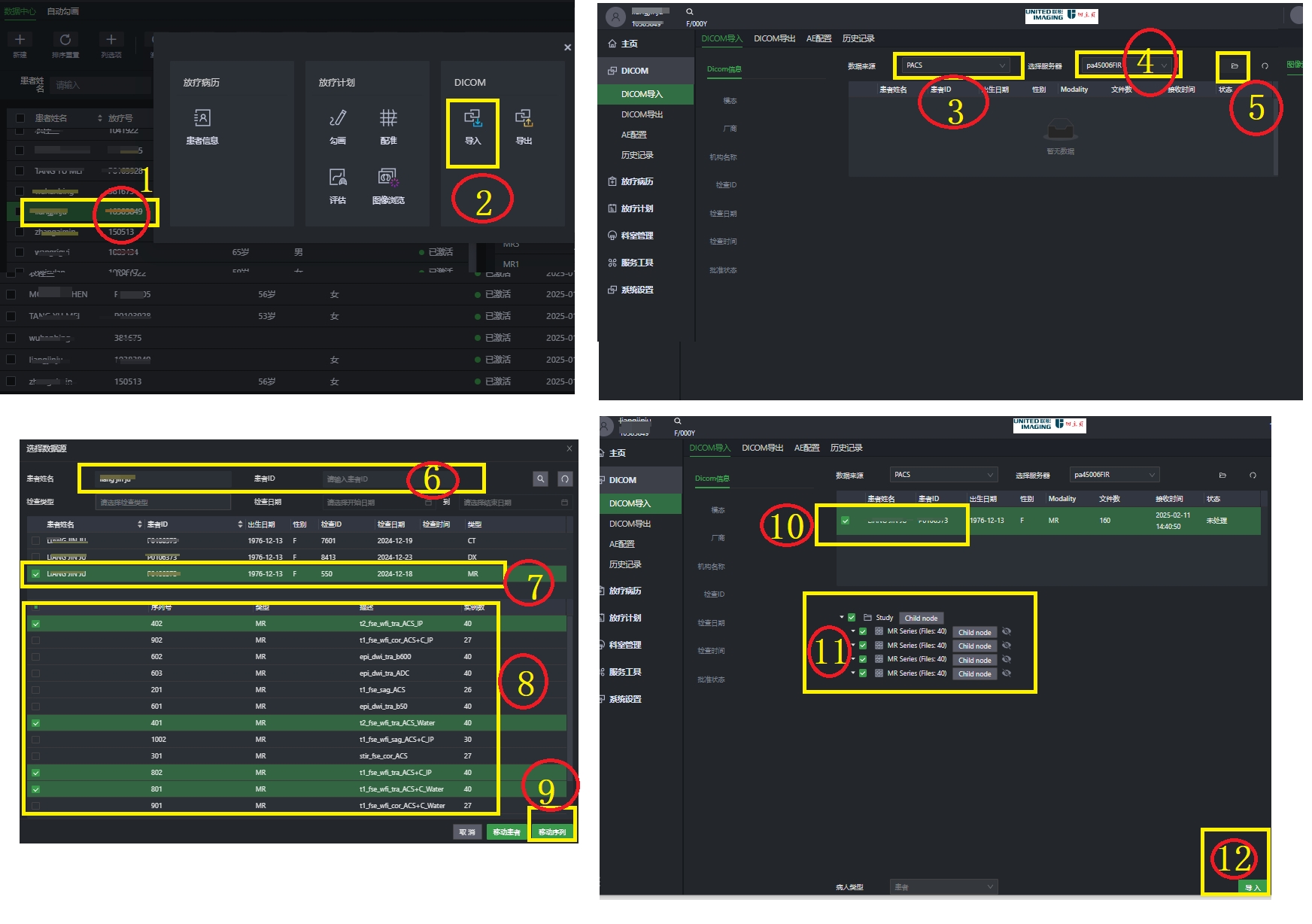

3.1 ☞ 导入MR序列，方式一：从PACS查询获取

0.需提前在PACS端添加我方AE信息，并开通Query/Retrieve权限

1.选择患者，双击，<导入>

2.选择数据来源为,选择PACS

3.按ID号或姓名检索患者。选择序列，移动序列

4.导入MR序列

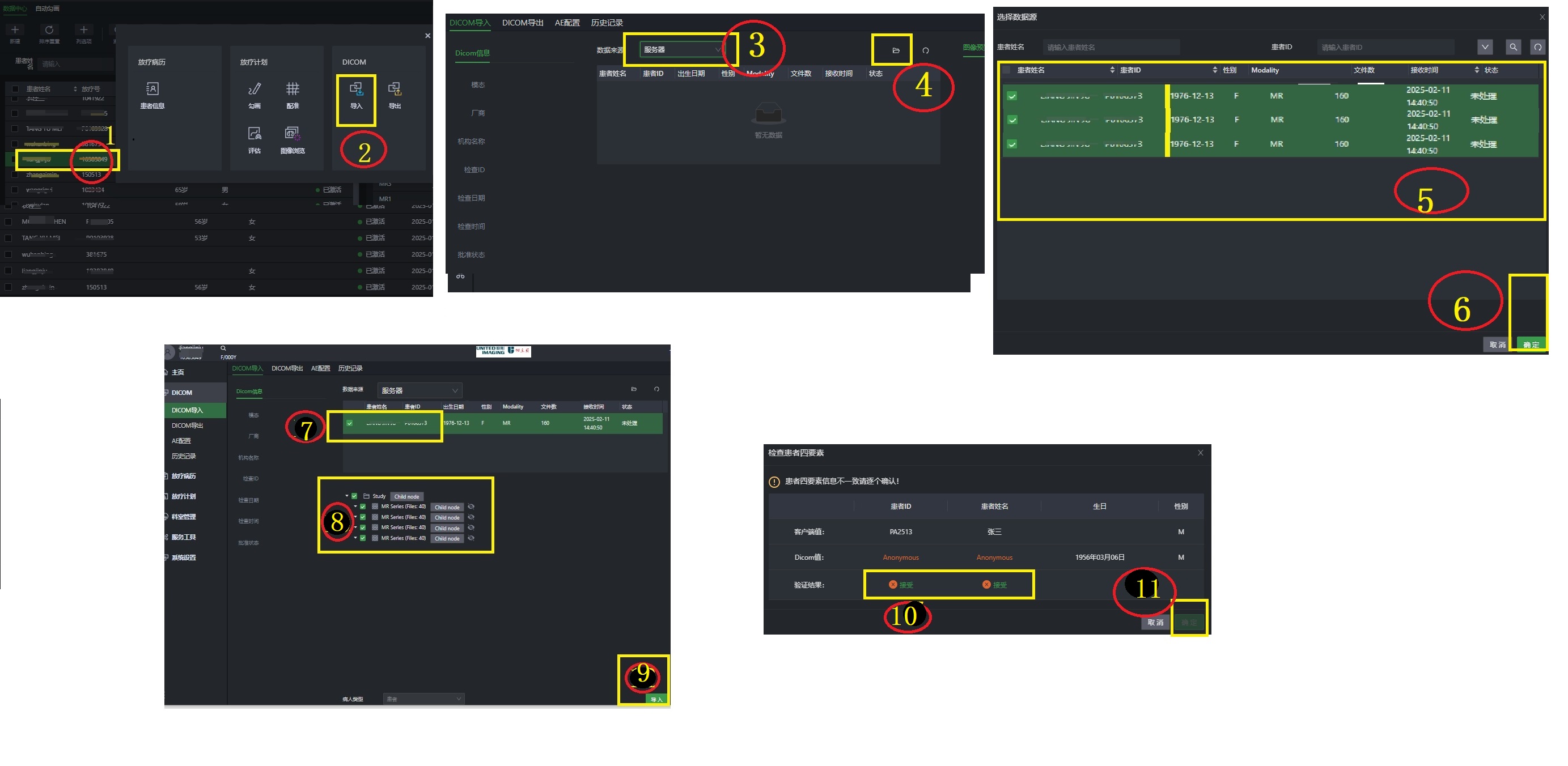

☞ 导入MR序列，方式二：从其它系统发过来

0.需在其它指定的系统添加我方AE信息，并把图像发过来

1.选择患者，双击，<导入>

2.选择数据来源为<服务器>

3.按ID号或姓名检索患者。选择序列，确定

4.选择患者信息，选择图像序列，导入

5.确认患者信息四要素（影像的检查号跟放疗的ID号不一定对应，需确认）

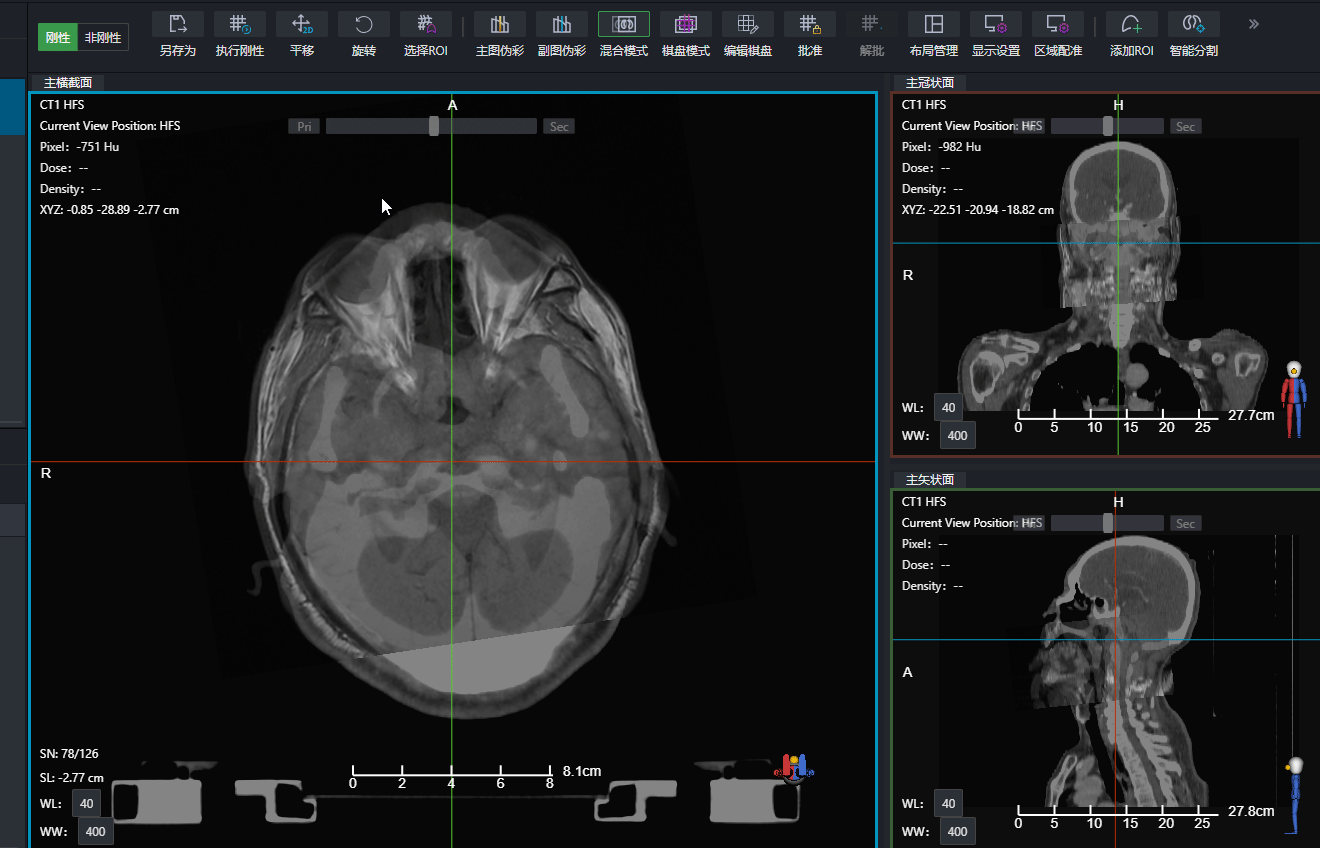

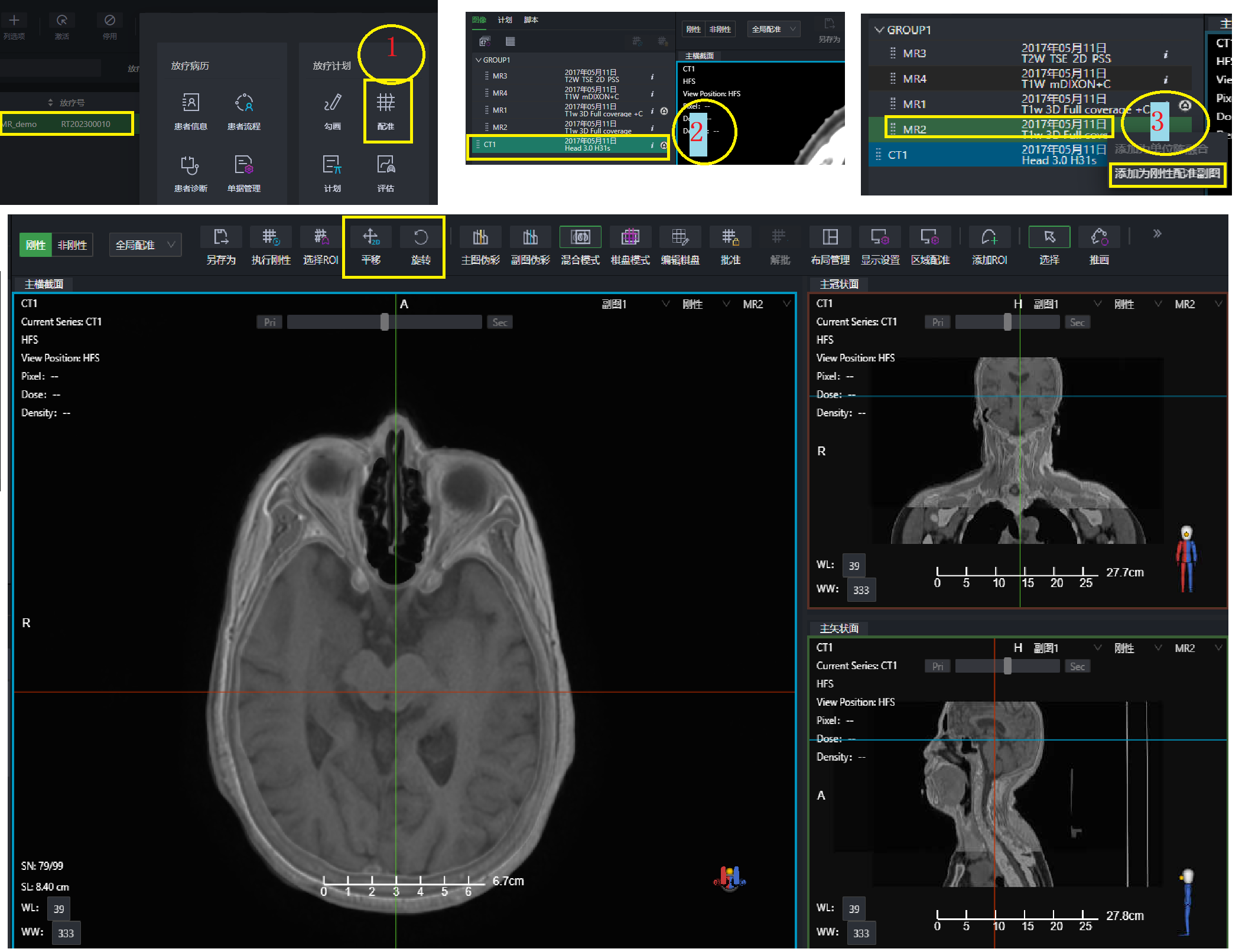

3.2 ☞ 配准

1.进入<配准>页面

2.在CT序列上双击加载CT

3.选择一个MR序列，点右键，<添加为刚性配准>。系统会做一次自动配准。

4.如果配准效果不理想，可使用<平移>和<旋转>，手动粗调，让图像层面大致对齐，然后点<执行刚性>尝试让系统自动配准。也可手动精细调整做最终结果

·配准后的结果会实时保存

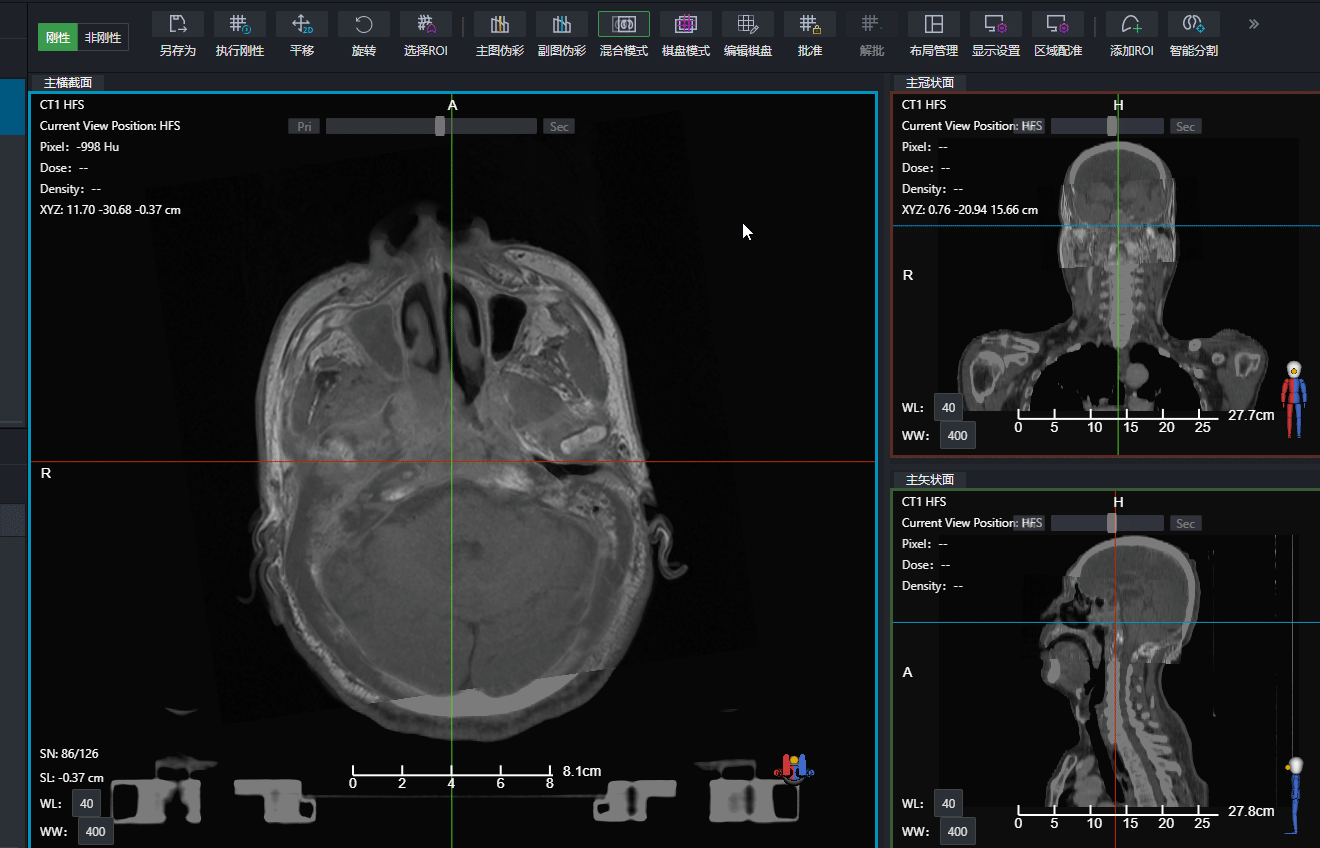

3.3 ☞ 对照勾画

1.用<布局管理>调成2窗口对照，把混合窗的滑动条拉到左侧，只显示CT图像

2.添加ROI

3.使用勾画工具画靶区，此时主副图上的光标会同步显示

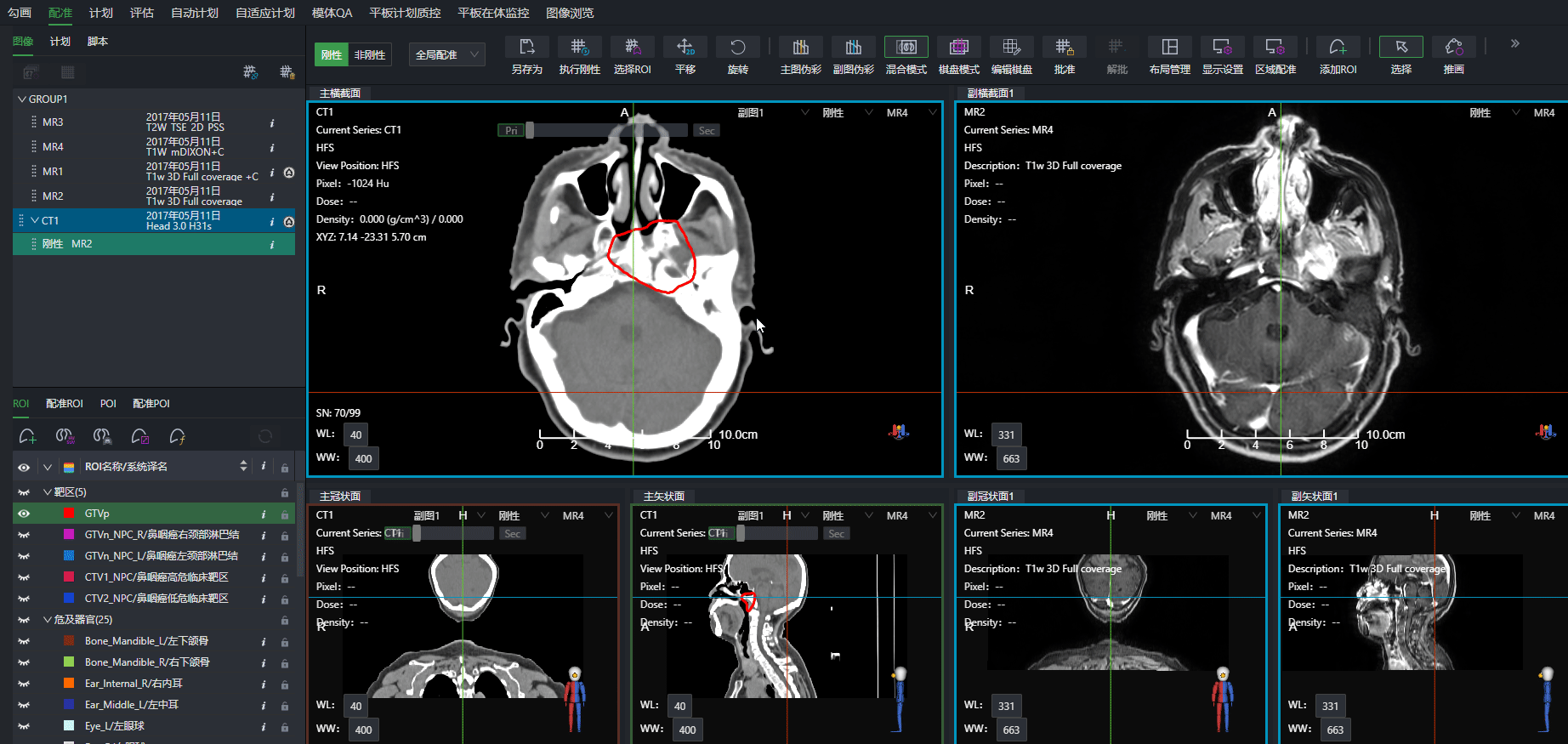

3.4 ☞ 多视窗对照检查

1.在<布局管理>中切换为多视窗显示

2.把配准关系拖到另外的视窗

3.在多视窗中切换MR序列

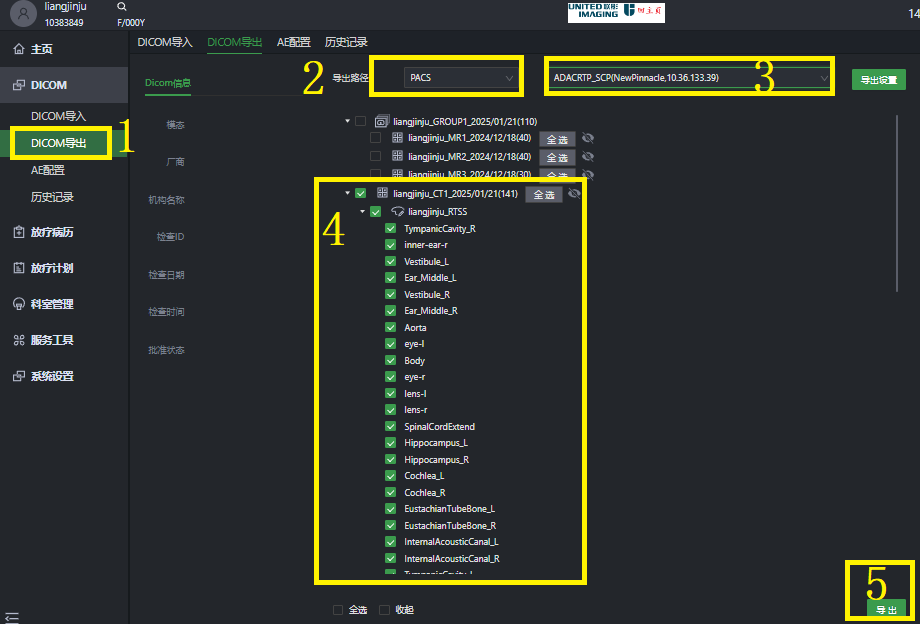

四、导出图像

1.切换到DICOM，导出

2.导出路径选择，选择pinnacle

3.导出
