勾画工具

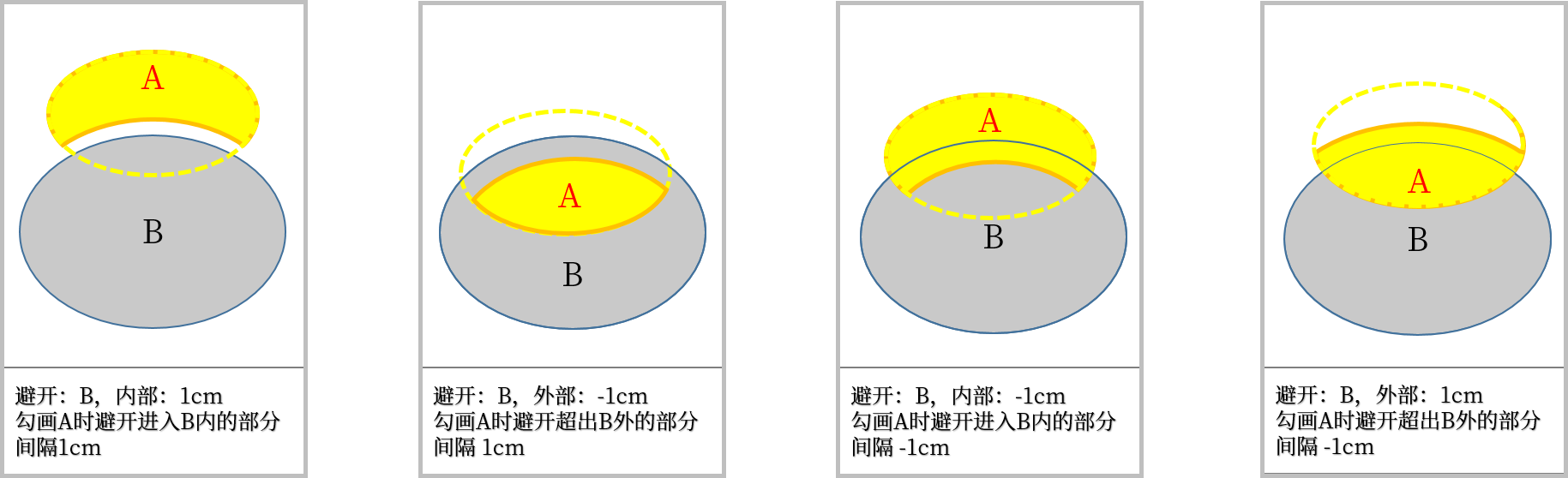

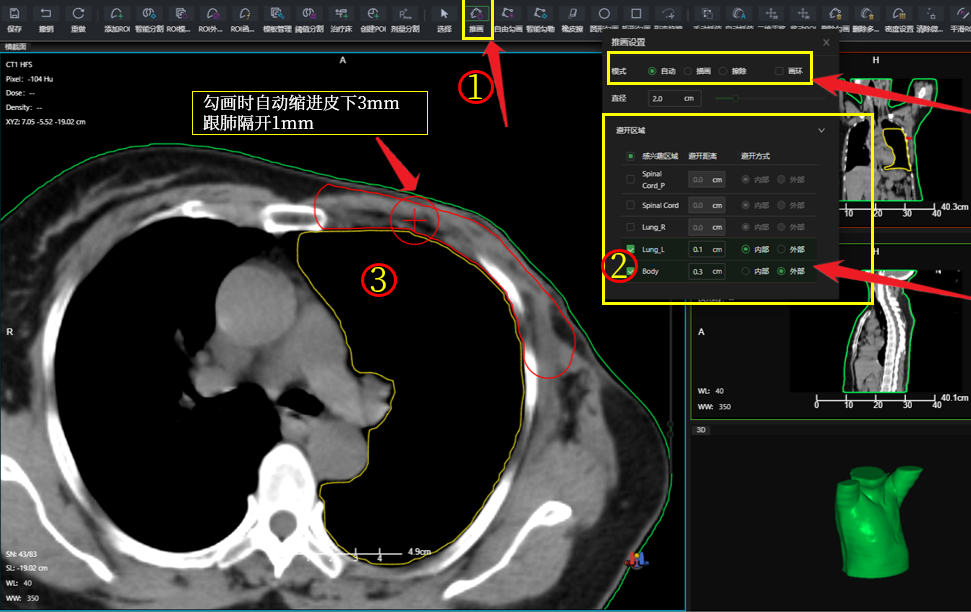

推画模式有四种：

• 自动模式（默认）：从轮廓线内往外推扩展，从外往内推擦除；
  Note: 快键键：

  • 快捷键A+鼠标左键：切换自动推画状态，在外部可新增轮廓区域，在内部可删除轮廓区域
  • 快捷键B+鼠标左键：切换为擦除模式
  • 快捷键F+鼠标左键：切换为画环模式
• 推画模式：光标在轮廓内外均为往外扩展状态；
• 擦除模式：光标在轮廓内外均为擦除状态
• 画环模式：环形结构内部区域不会自动消失

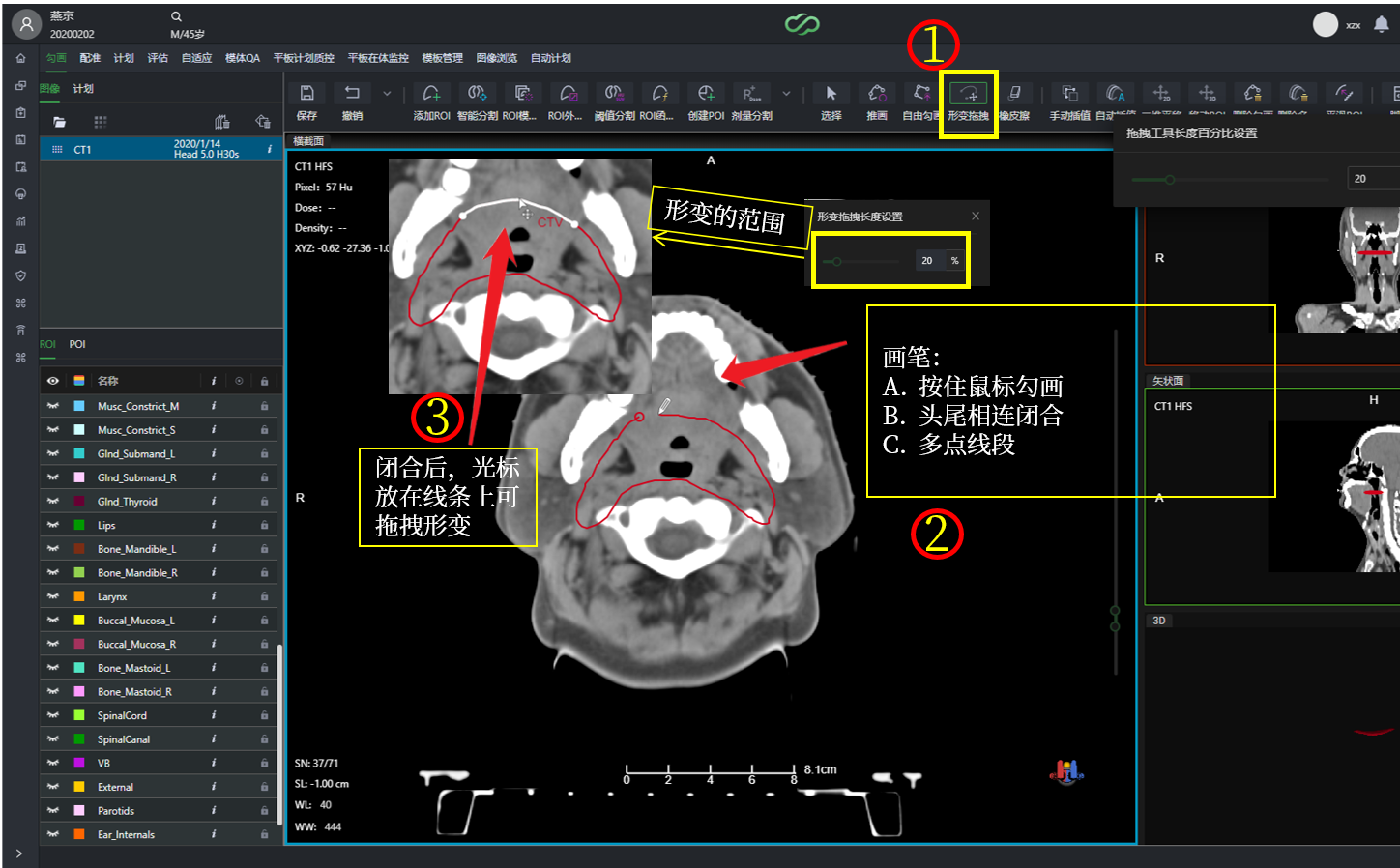

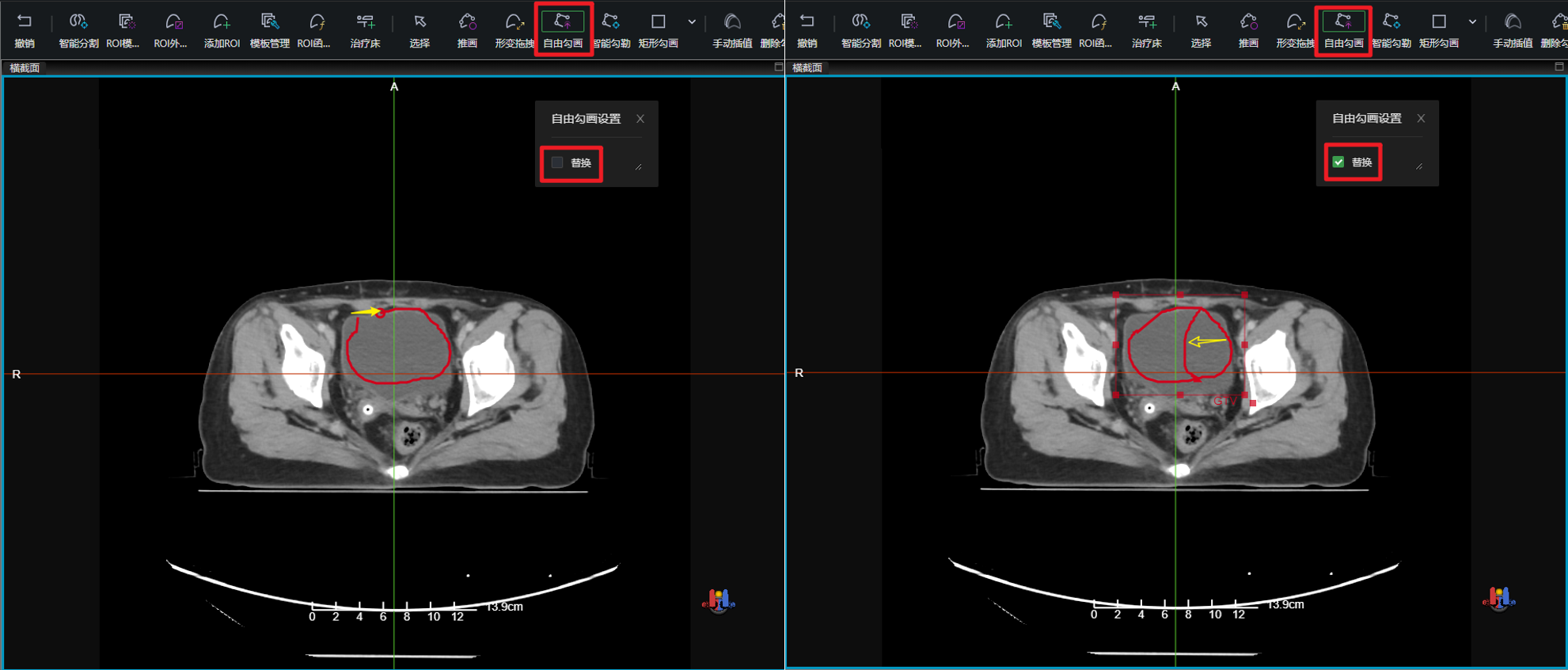

• 不勾选替换时，按下鼠标左键并滑动鼠标，使线条首尾相连，松开左键完成勾画。
• 勾选替换时，可以控制光标在轮廓线条上做剪切或扩展，新的轮廓线段将替换原有部分；
• 勾选替换时，拖动周围方框边缘时可实现ROI朝相应方向缩放、平移和旋转，光标在红框内变成移动状态后，可移动调整当前轮廓的位置。

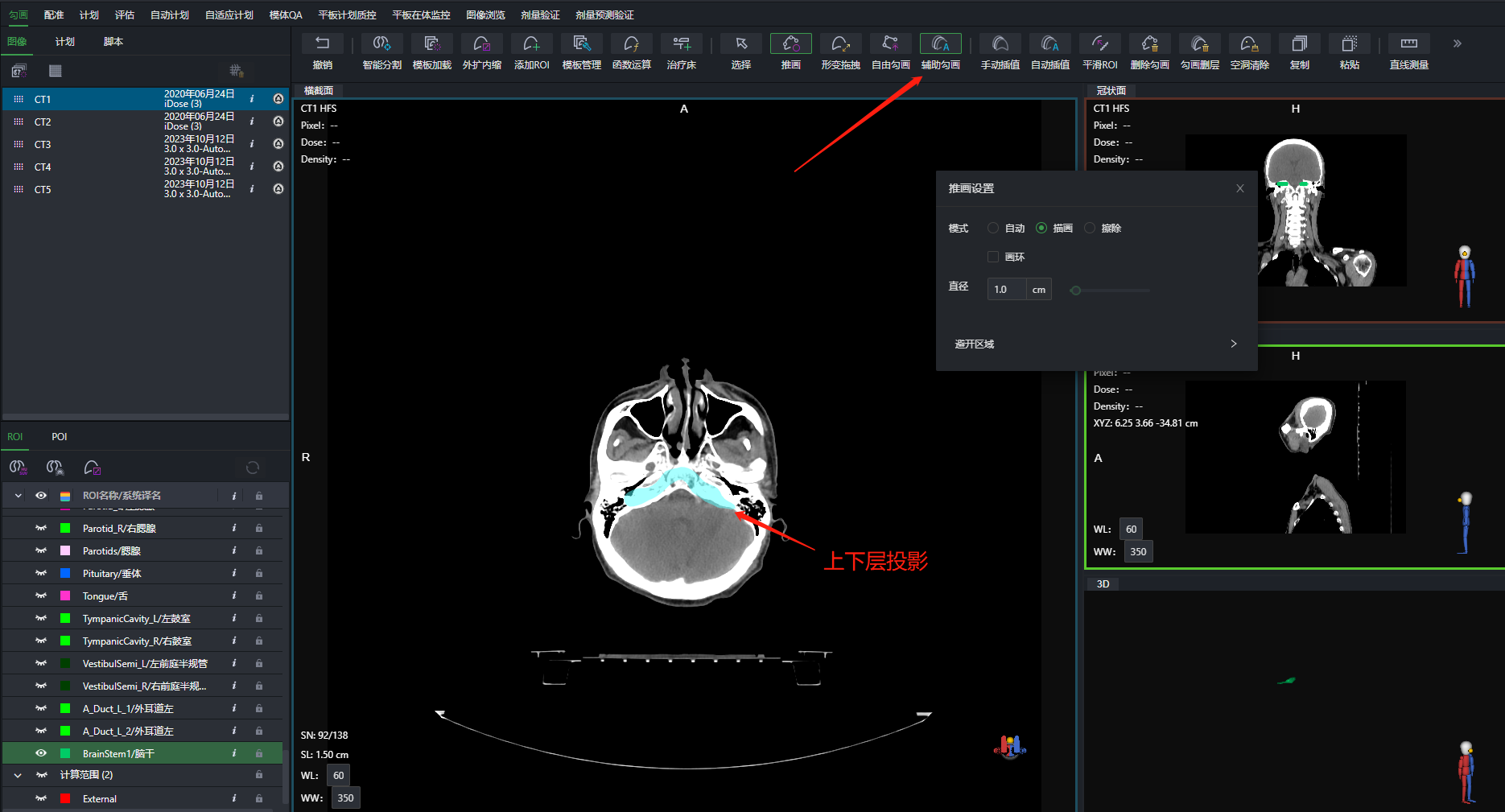

【显示上下层ROI投影辅助勾画功能】选中辅助勾画功能后，勾画的ROI可在上下层显示投影，使用快捷键Q键可把投影变成该层勾画。

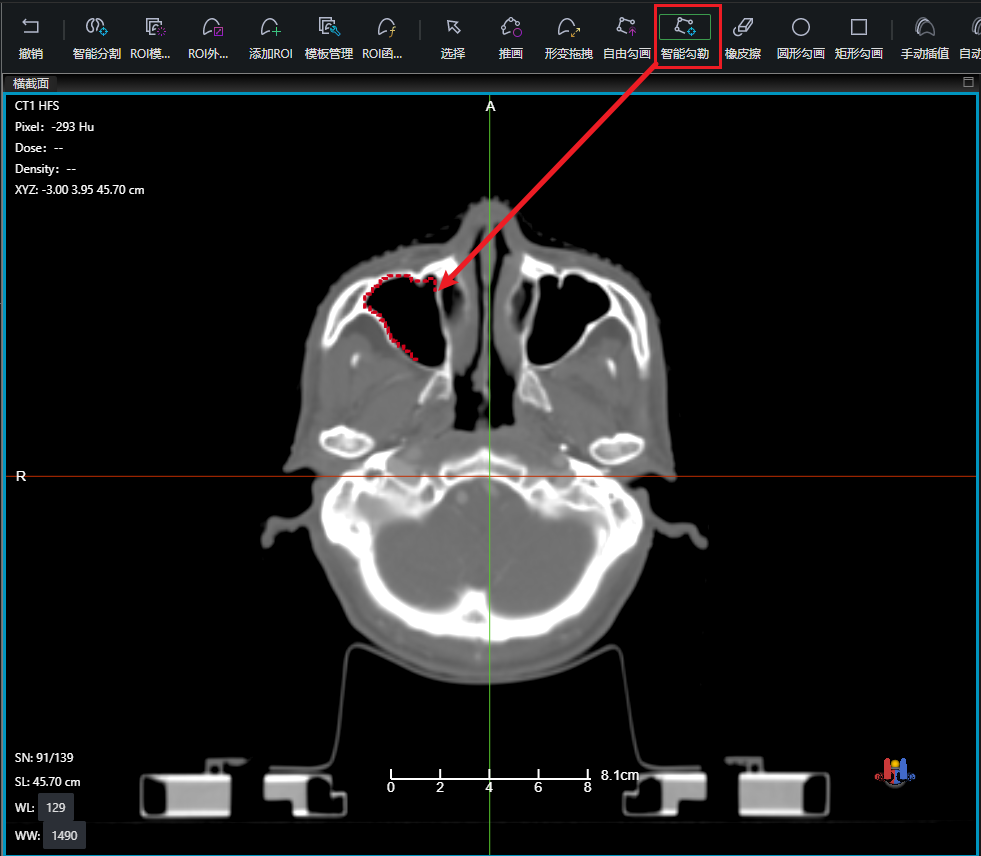

画笔会被吸附到灰度梯度差异较大的边界，点击左键进行勾画。

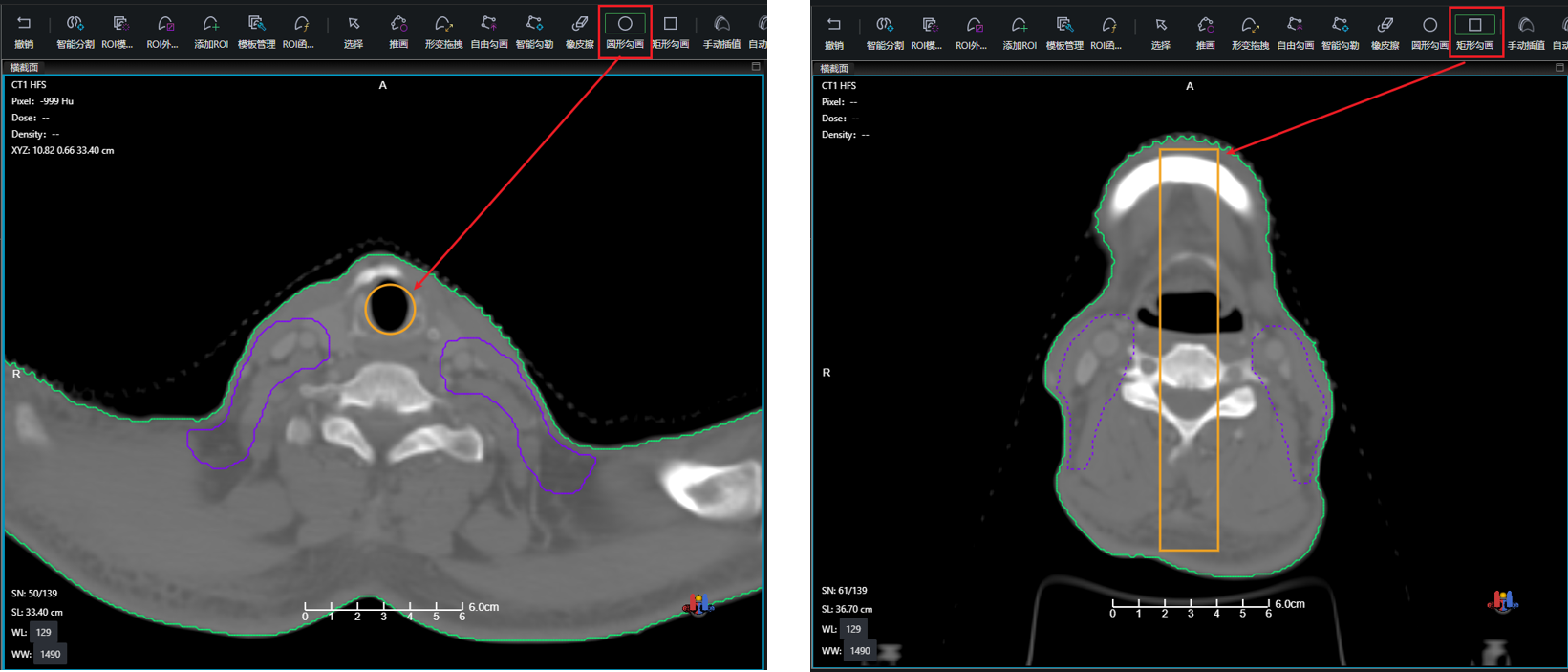

按住鼠标左键拖动，在图像上勾画一个矩形。

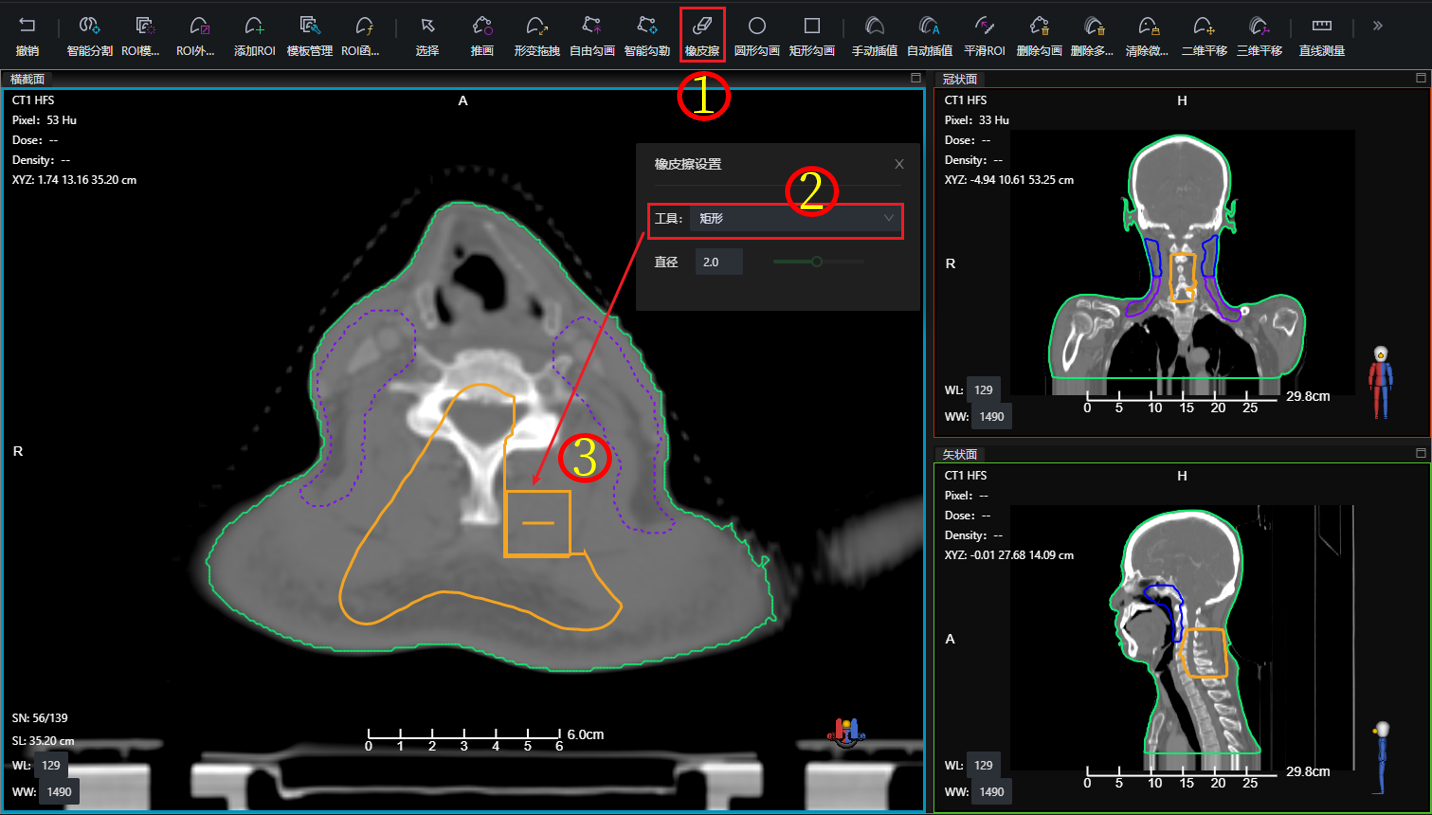

• 选择区域：按住鼠标左键滑动，画框，松开左键后框内区域的勾画结构将被清除；
• 矩形：按住鼠标左键滑动，矩形滑过的区域，勾画结构将被清除；
• 圆形：按住鼠标左键滑动，圆形滑过的区域，勾画结构将被清除；
• 多边形：按住鼠标左键滑动，双击后铅笔勾画的闭合区域内，勾画结构将被清除；
• 划线：按住鼠标左键，在勾画结构中间画出一条直线，光标移到需要删除的部分，点击删除。

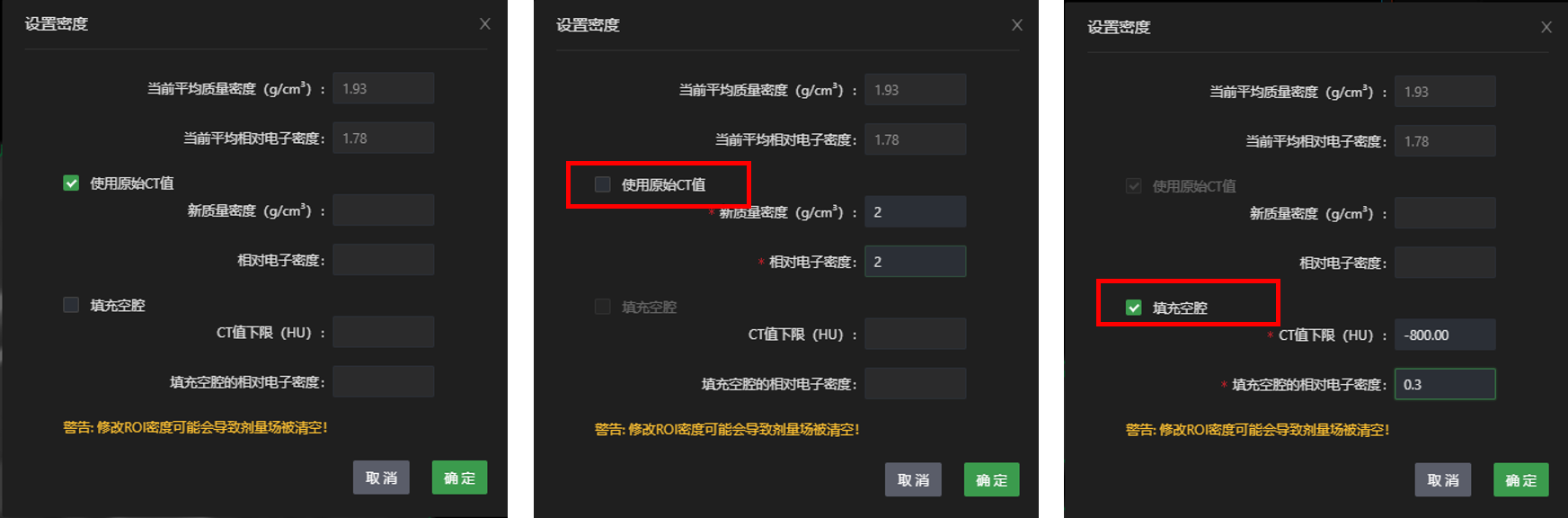

重置ROI密度有以下2中方式：

• 均匀重置密度：不勾选使用原始CT值，在新质量密度和相对质量密度中输入新的密度，确定；
• 填充空腔：勾选填充空腔，设置CT值下限和填充空腔的相对电子密度，确定。

在工具栏上点击平滑ROI，每点击一次，将对选中的ROI做一次平滑处理。

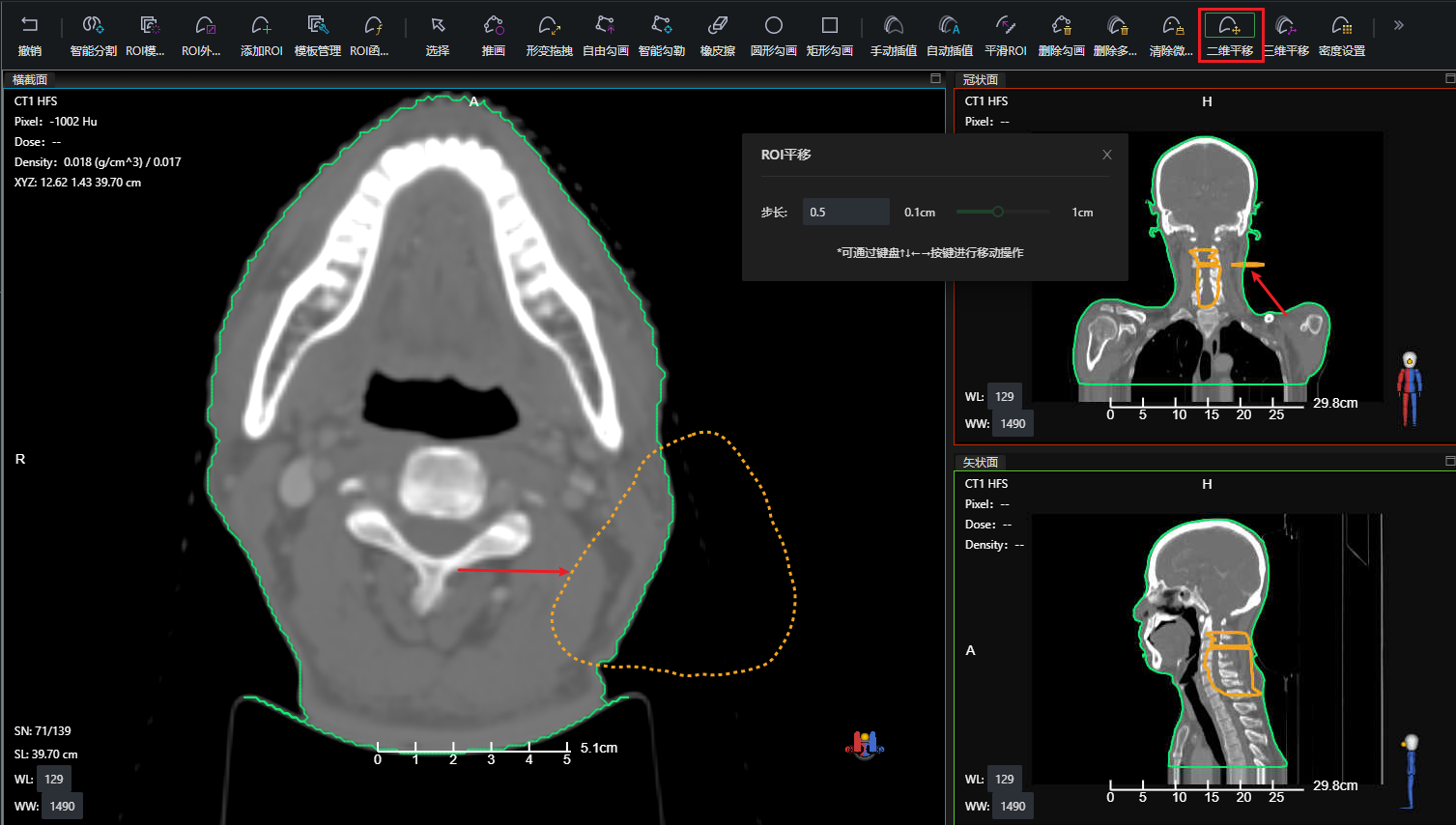

• 二维平移：在工具栏点击二维平移，光标移动到轮廓线上，按住左键平移（移动当前层）；

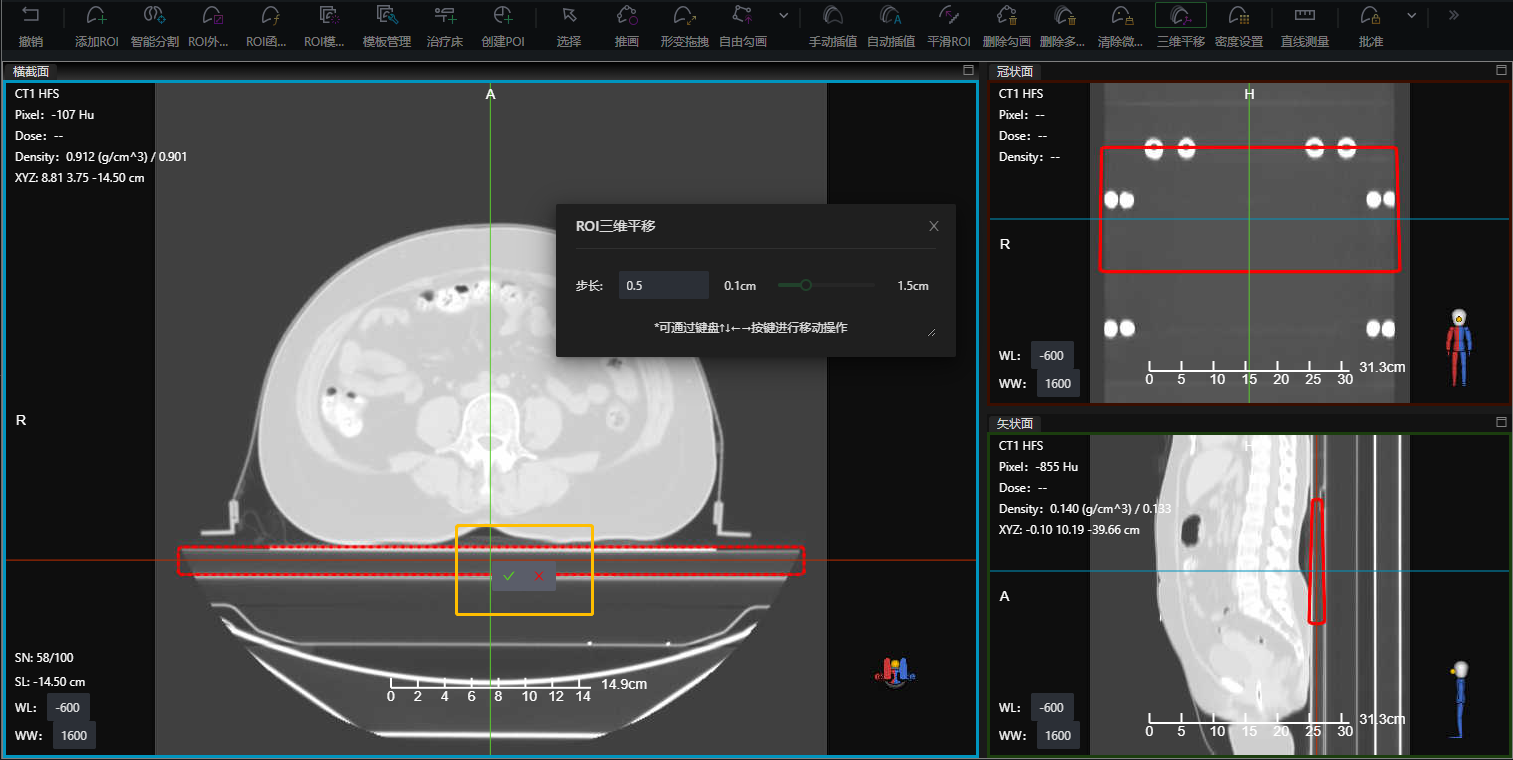

• 三维平移：在工具栏点击三维平移，光标移动到轮廓线上，拖动或按住左键平移（移动ROI），然后点击√确认，×取消移动。

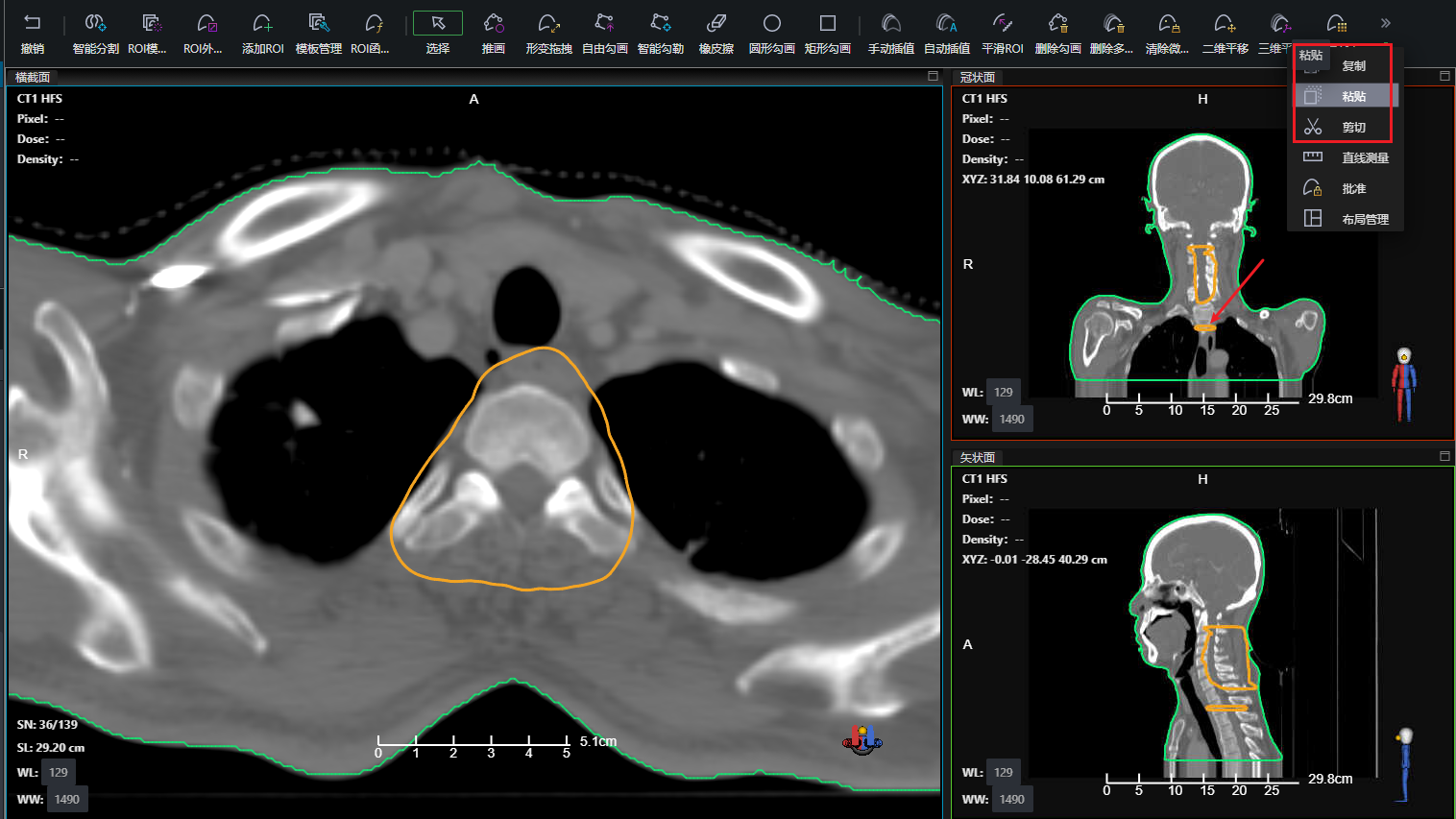

• 复制（Ctrl+C）：选中ROI并点击横断面视窗，点击复制；
• 剪切（Ctrl+X）：选中ROI并点击横断面视窗，点击剪切；
• 粘贴（Ctrl+V）：滚动图层，点击粘贴，将复制的轮廓粘贴到当前层。当前层面已有轮廓时将被覆盖。

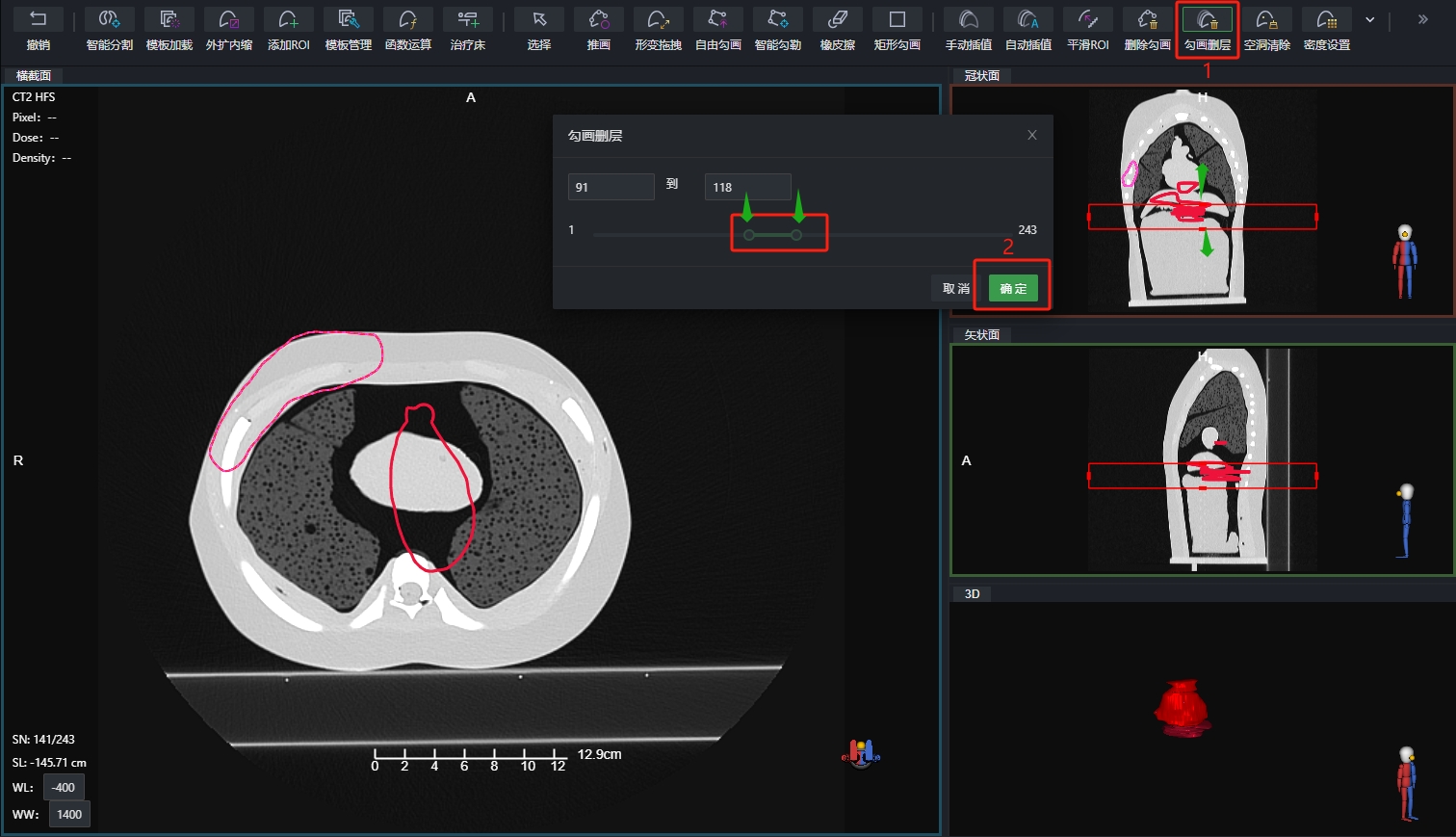

通过调节滑块或者上下拖动红红框范围，可选择删除多层勾画
