治疗前平板计划验证（EPID QA）

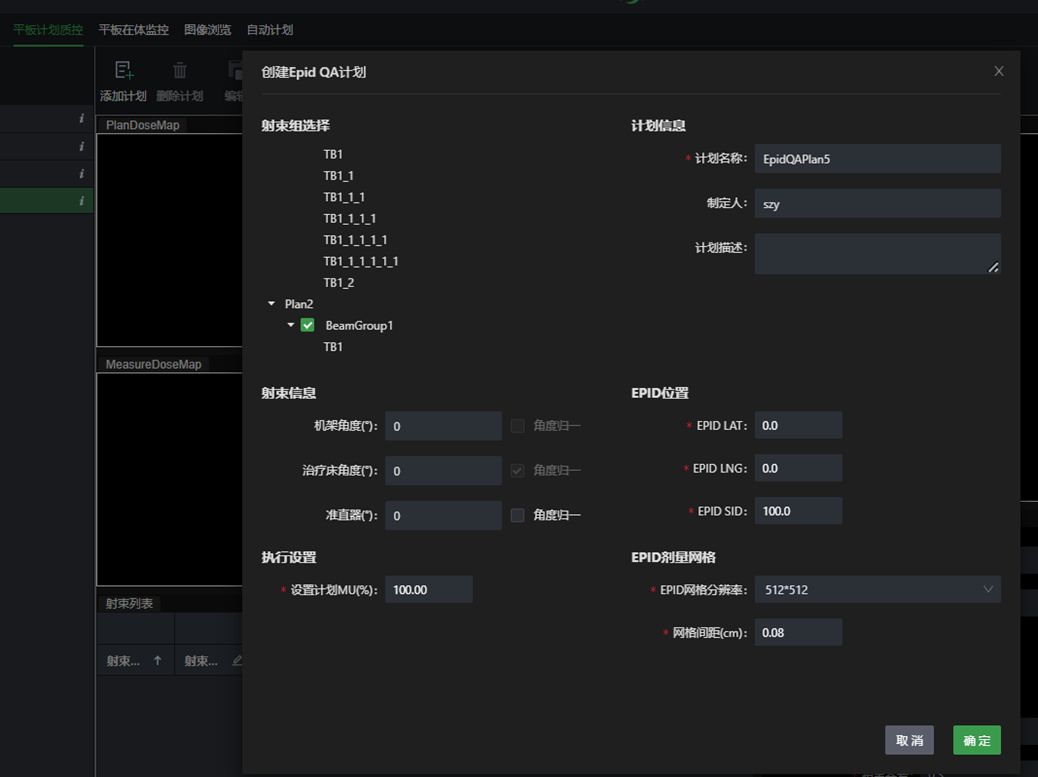

添加EPID QA计划

  1. 进入平板计划质控界面，点击添加计划
  2. 勾选射野组，确定

    • 固定野计划可选择机架、床、准直器归0

    • 旋转调强计划只能选择床、准直器归0

    Note: 支持超360度弧做EPID QA

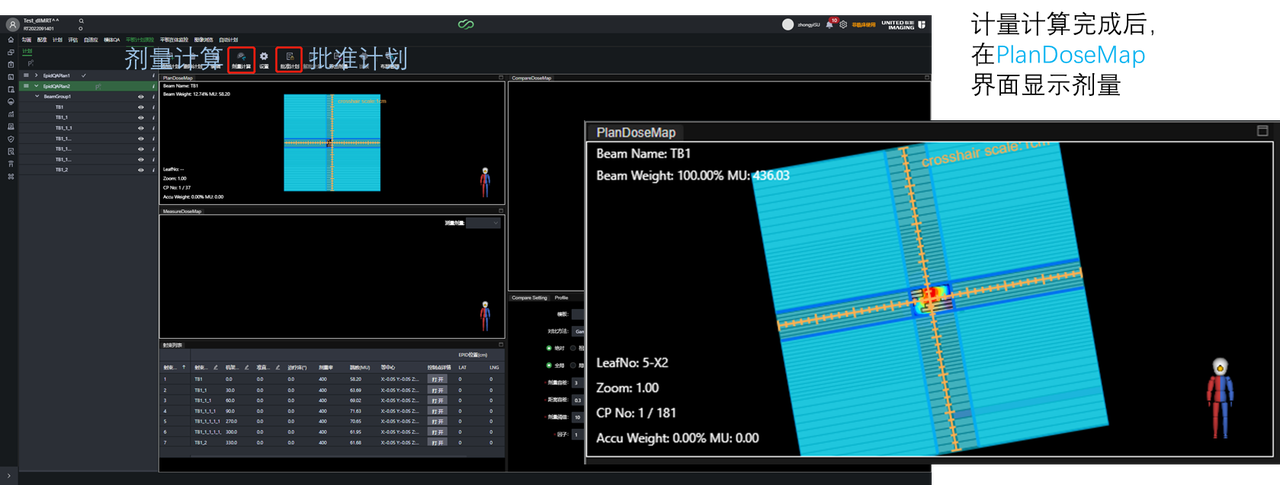

计算和批准

  1. 剂量计算

  2. 在计划管理页面批准射野组

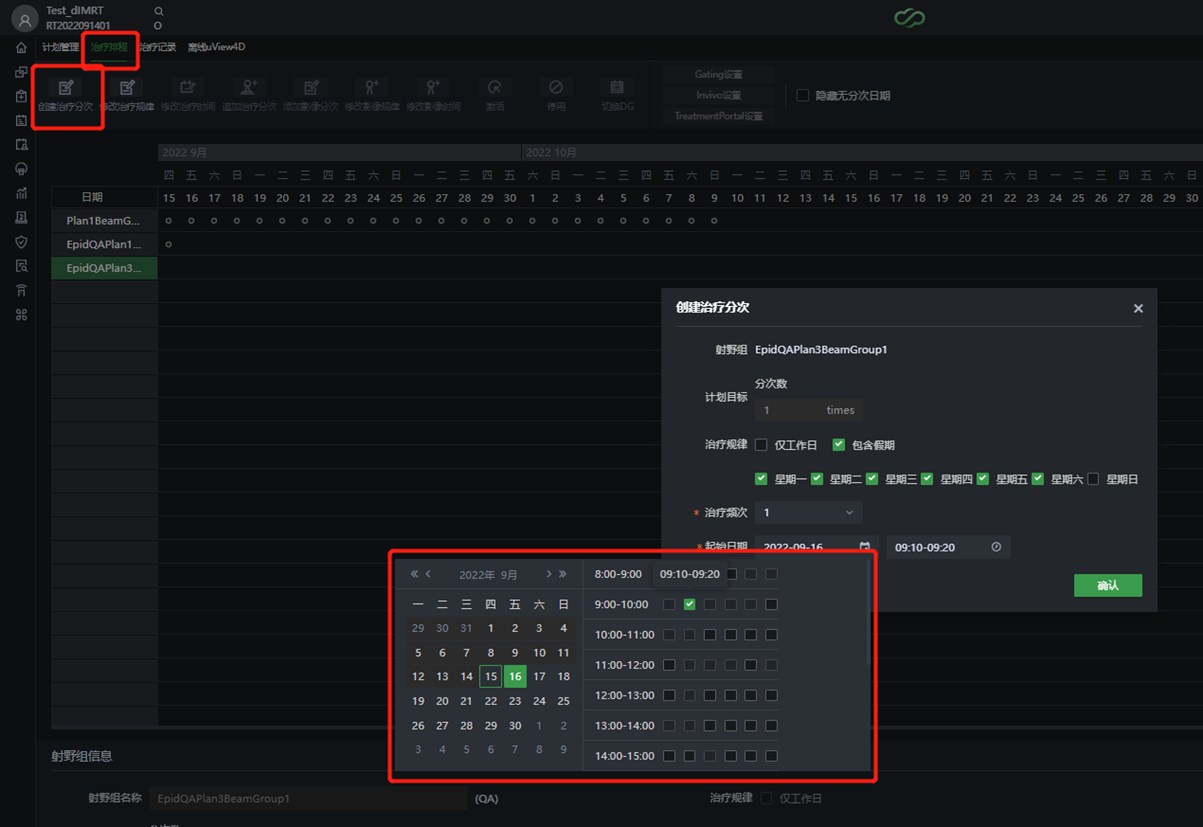

平板质控计划排程

在治疗排程页面选择计划，创建治疗分次，选择质控日期和时间，完成排程

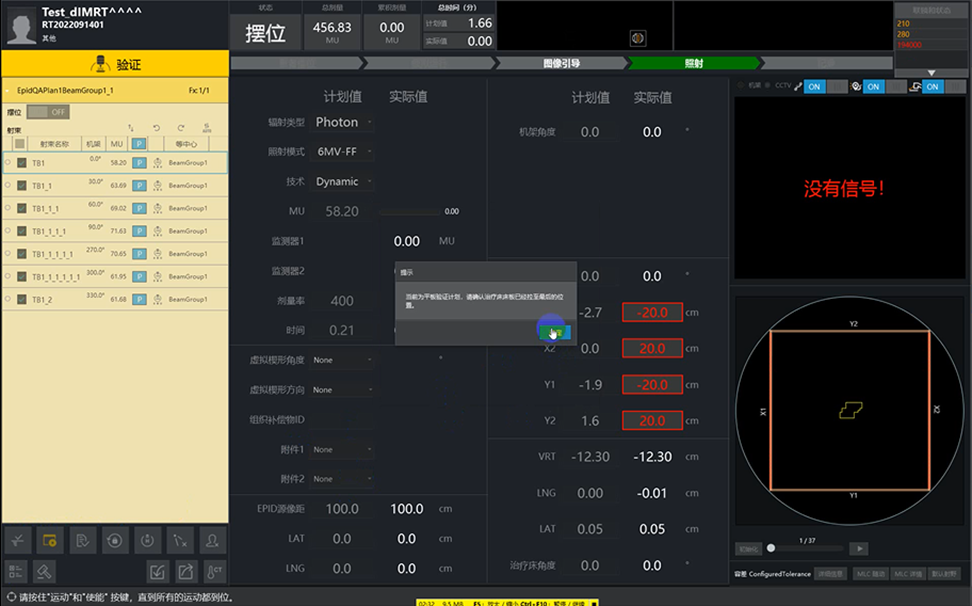

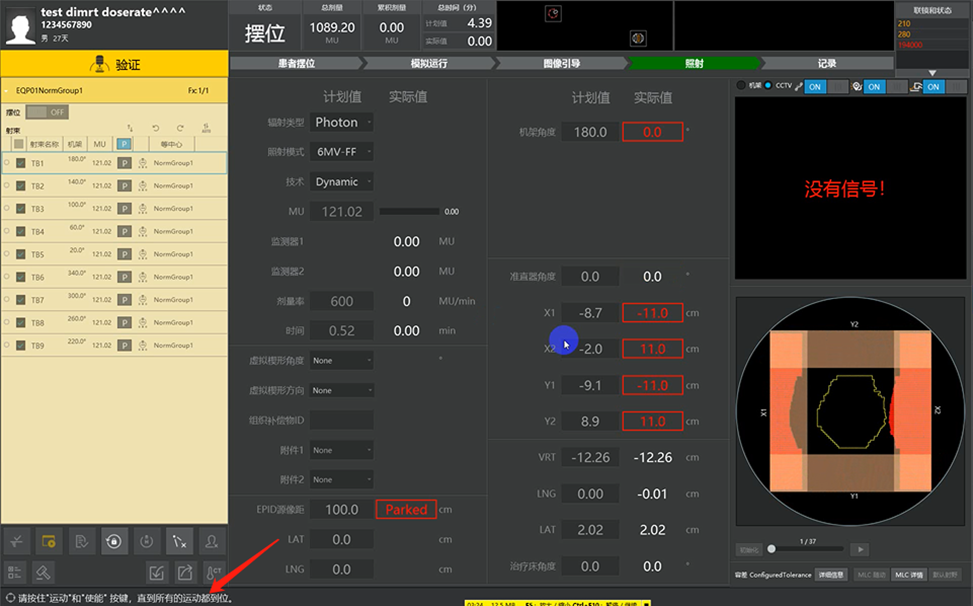

执行EPID QA计划

TDA登录验证模式，选择EPID PlanQA计划，加载执行

EPID planQA结果分析

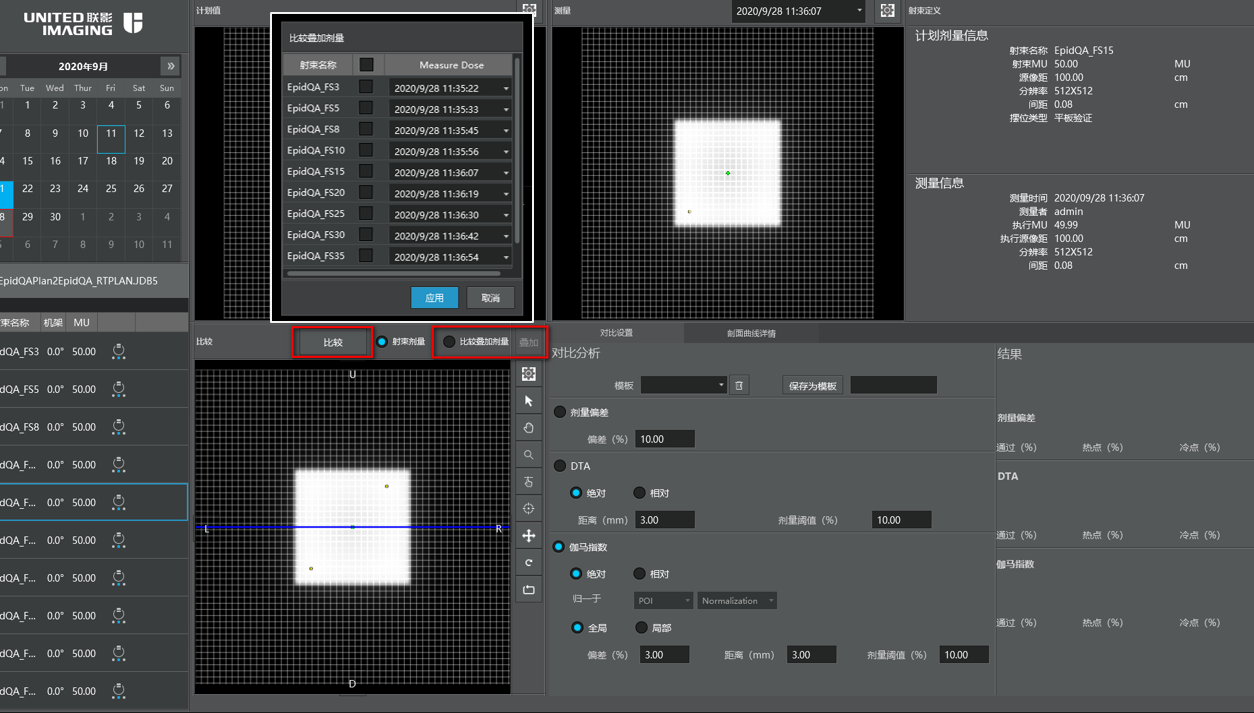

  1. 选择比较叠加剂量，勾选采集的数据，应用
  2. 点比较，计算出通过率等结果。
    Note:

    2种比较分析模式：

    • 射束剂量：逐个选中单个射束后，点击比较按钮。针对单个射束进行比较得到对应的Gamma通过率结果以及Profile曲线的查看。
    • 比较叠加剂量：点击【比较叠加剂量】，弹出比较叠加剂量界面，选择需要叠加的所有Beam，点击应用，叠加各射束剂量点击比较，得到计划的通过率结果。

    对比设置参数说明：

    • 模板：将常用的分析存为模板，方便后续调用。支持存为模板、加载模板、删除模板。
    • 剂量偏差：测量点剂量与计划点处剂量的差值是否在容许范围内。
    • 位置偏差（DTA）:与计划点具有相同剂量值的测量点和计划点之间的最小距离是否在容许距离范围内。
    • 伽马指数：是对探测器实测的矩阵与计划系统计算得到的剂量分布矩阵进行剂量点百分比的一致性进行评估。

      归一于Region：把计划与测量的剂量分别归一于各自80%的等剂量线，对相对值进行比较

      归一于POI：以目标点为剂量基准，其他的点向该点归一，对相对值进行比较。

      Normalization:归一于界面选中的一点

      Max :归一于最大剂量点

    • 全局比较：全局比较为计算图像中剂量点的剂量与测量图像中对应剂量点的剂量的差值除以计算图像中最大剂量点的剂量,得出的值与设置的剂量容差相比较。
    • 局部比较：局部比较为计算图像中的当前点的剂量与测量图像中当前点的剂量的差值除以计算图像中当前点的剂量,得出的值与设置的剂量容差相比较。
    • 剂量阈值：为了减少散射等因素对结果造成的影响，舍弃该百分阈值以下数值参与计算
    • 因子：剂量的校正因子，测量值乘以该因子与计算值比较，快速计算相对通过率（目前因子还未使用）

    剖面曲线详情：

    剖面曲线支持查看在X、Y和斜对角线方向上计划值与测量值的剂量分布曲线，还支持自定义方向。选择剖面曲线类型，并在比较视图中拖动剖线位置，可观察剖面曲线的符合程度。

    绝对点剂量分析：各检查项分别为：

    • MAX表示剂量云图里面的最大剂量点;
    • CAX表示剂量云图上轴中心点的剂量点;
    • NORM是归一点，选择某点作为基准，其他点向该点归一，归一点默认与CAX的值一致；
    • Point1表示蓝色轴线上的最大剂量点。
      Note: 比较视图中各点含义：绿点：等中心点，即默认的归一点（NORM）；黄点：图像中心点（CAX）；红点：热点；蓝色：冷点

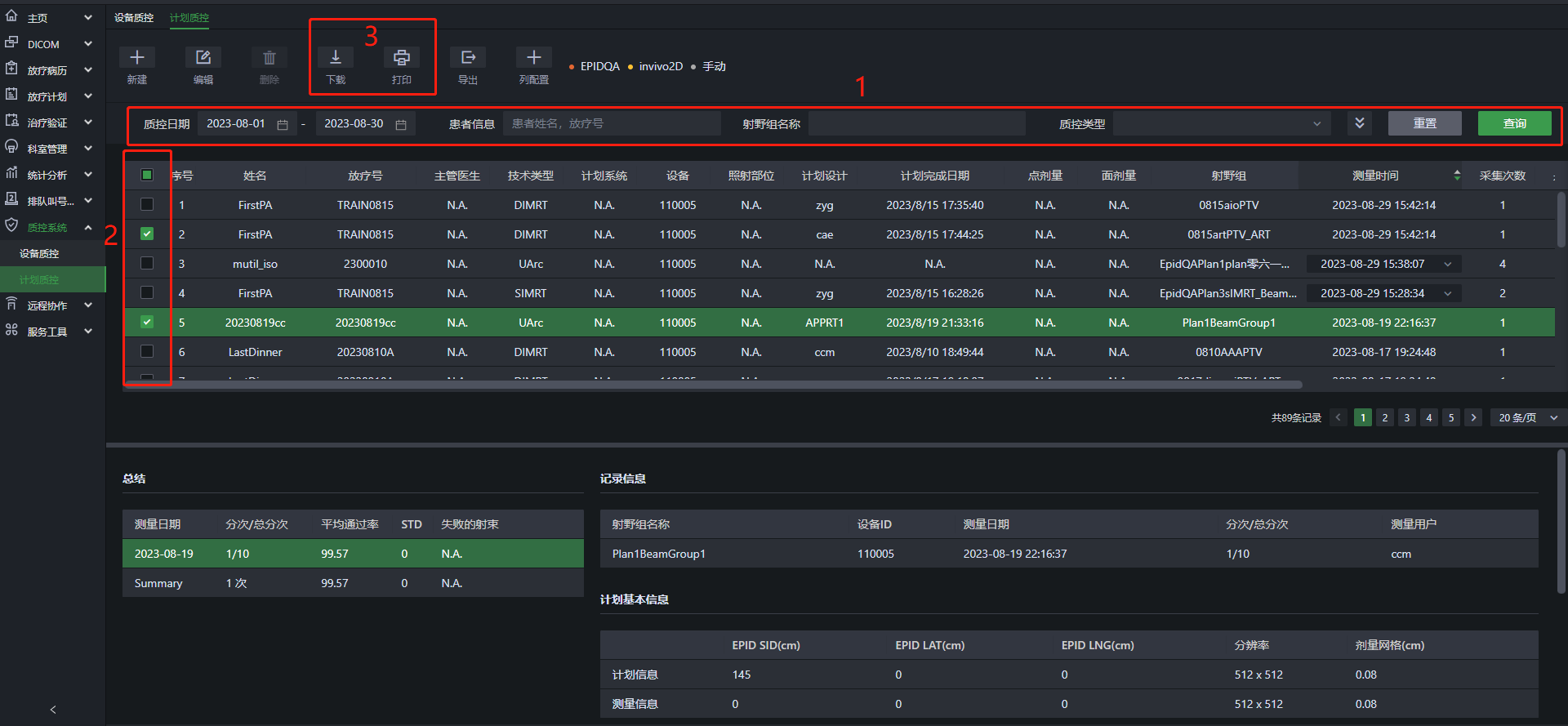

EPID验证报告导出

在TPS端的质控系统-计划质控查看记录。选择日期-选择质控计划，勾选患者，可以批量下载或打印报告

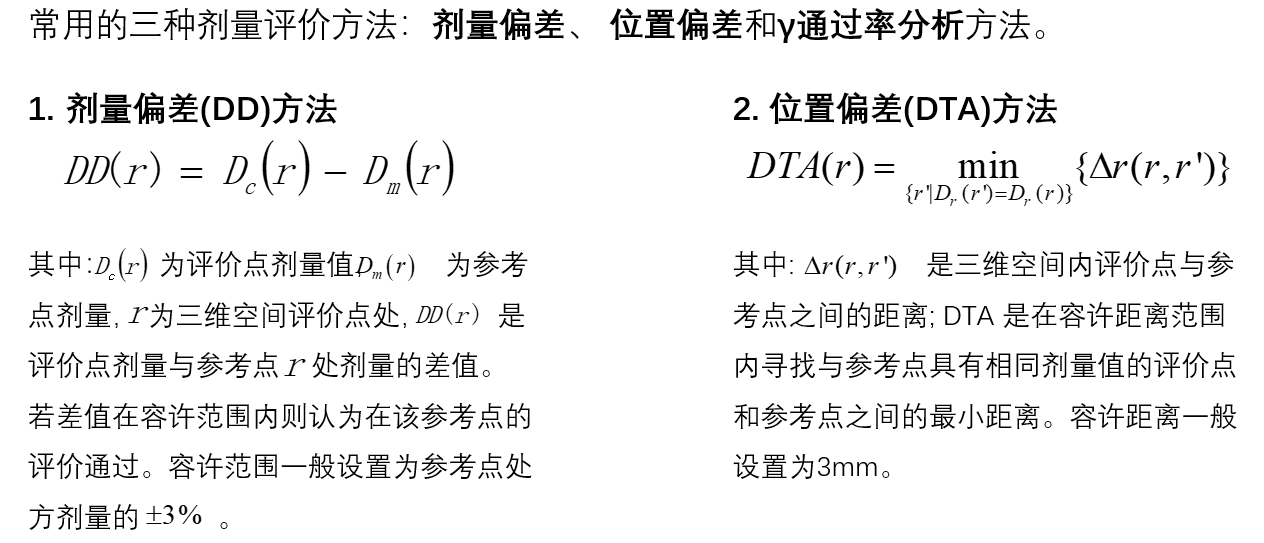

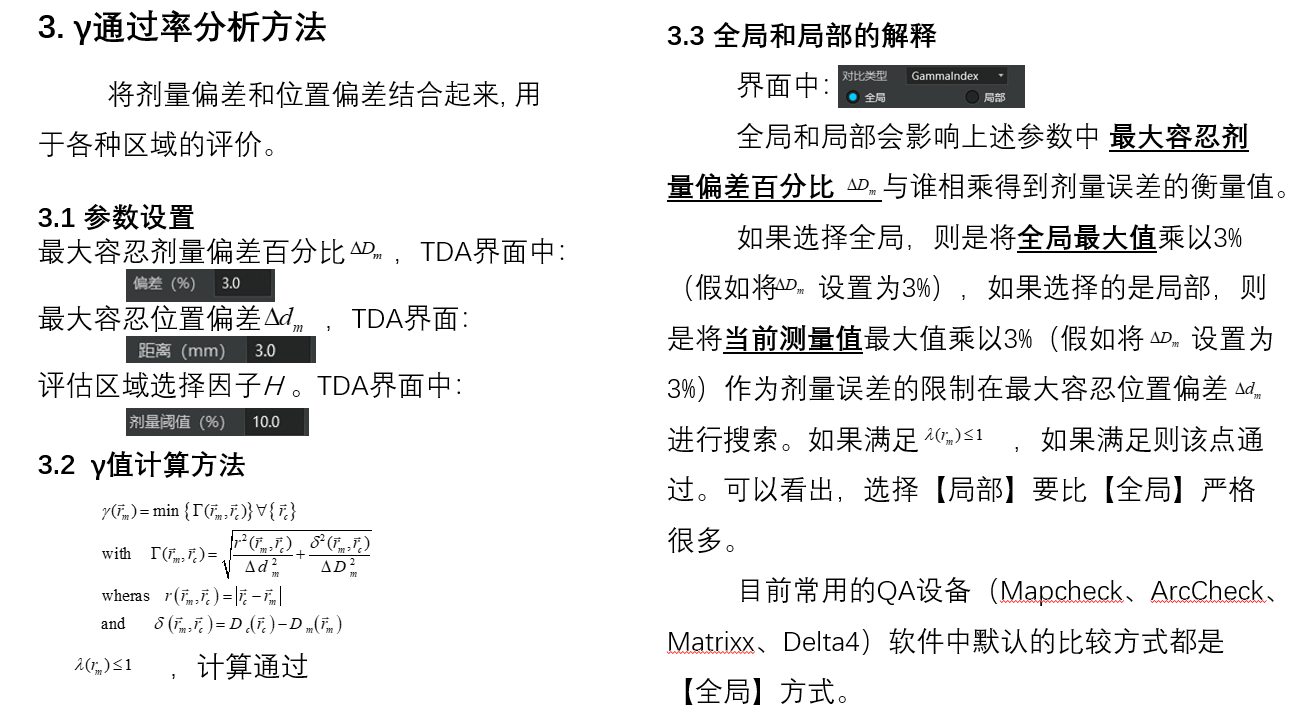

附：剂量误差分析
