3D-CRT计划设计步骤

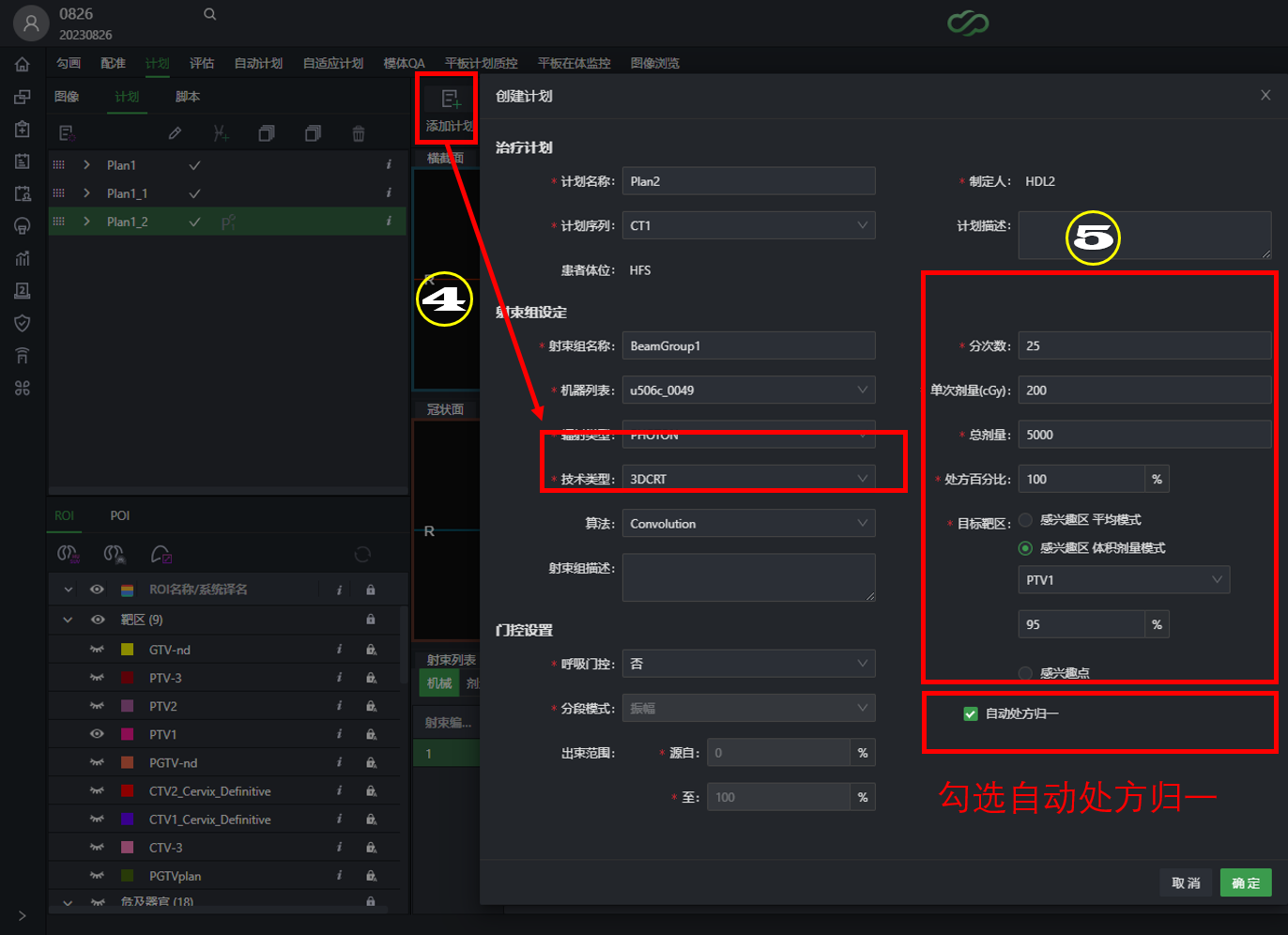

创建3D-CRT计划

  1. 首先加载图像
  2. 关联电子密度
  3. 添加治疗床
  4. 在计划-创建计划页面添加计划，选择3D-CRT技术
  5. 设置处方剂量参数，并勾选自动处方归一

添加射束

  1. 点击添加射束
  2. 在添加射束页面设置照射模式、剂量率、等中心、机械参数；若已勾画Bolus，在补偿器下拉菜单中选择
  3. 点击确定

    点击平均射束权重，有剂量场时，会根据有无勾选自动归一处方， 决定剂量场缩放策略，

    • 勾选时，会归一到处方
    • 未勾选时，会直接根据均分后的跳数，重组剂量

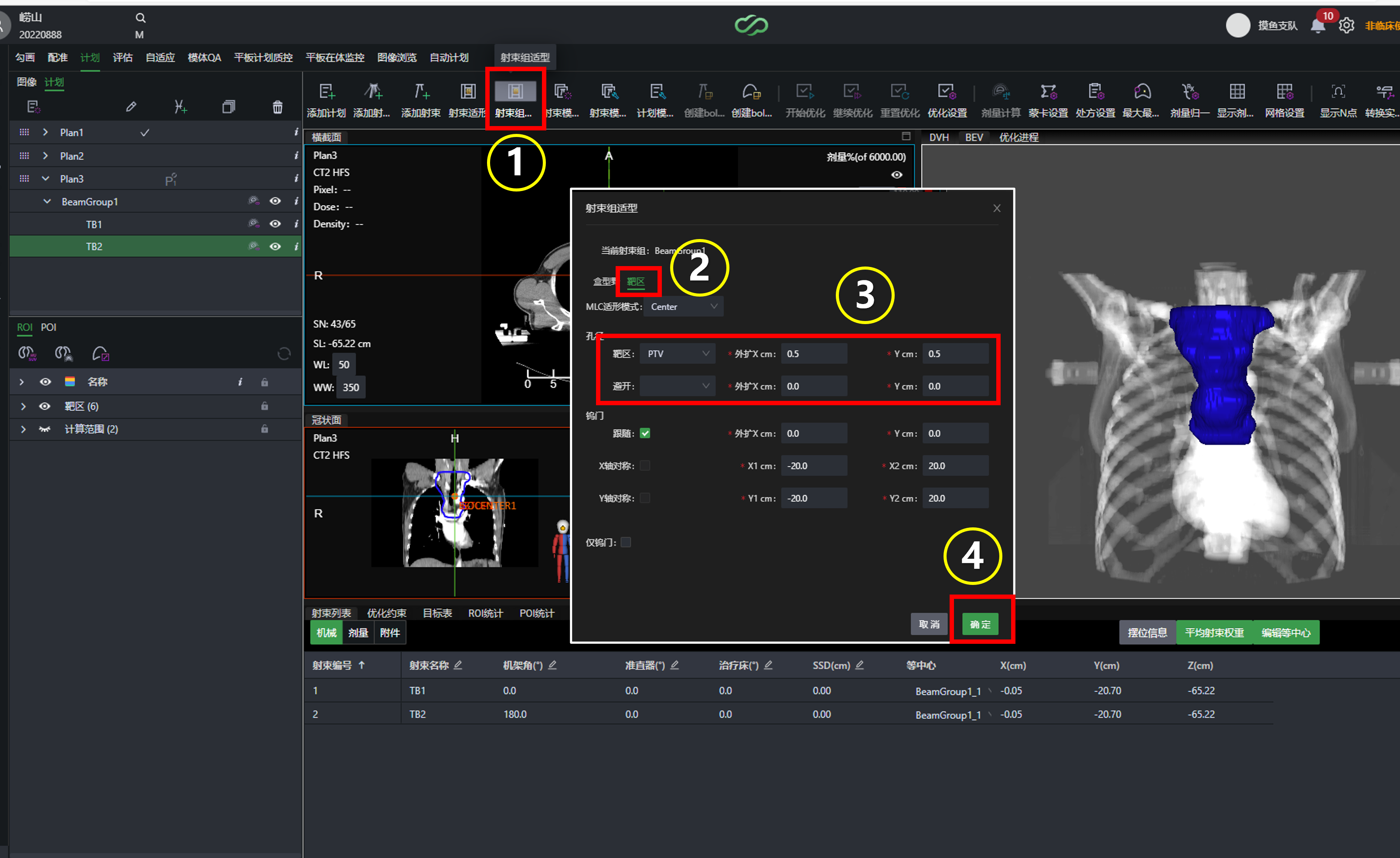

设置适形

设置MLC适形靶区形状

  1. 点击射束组适形
  2. 在射束组适形页面选择靶区
  3. 在孔径设置中设置适形靶区和外扩距离
  4. 点击确定

  5. 适形后的MLC 如下图所示

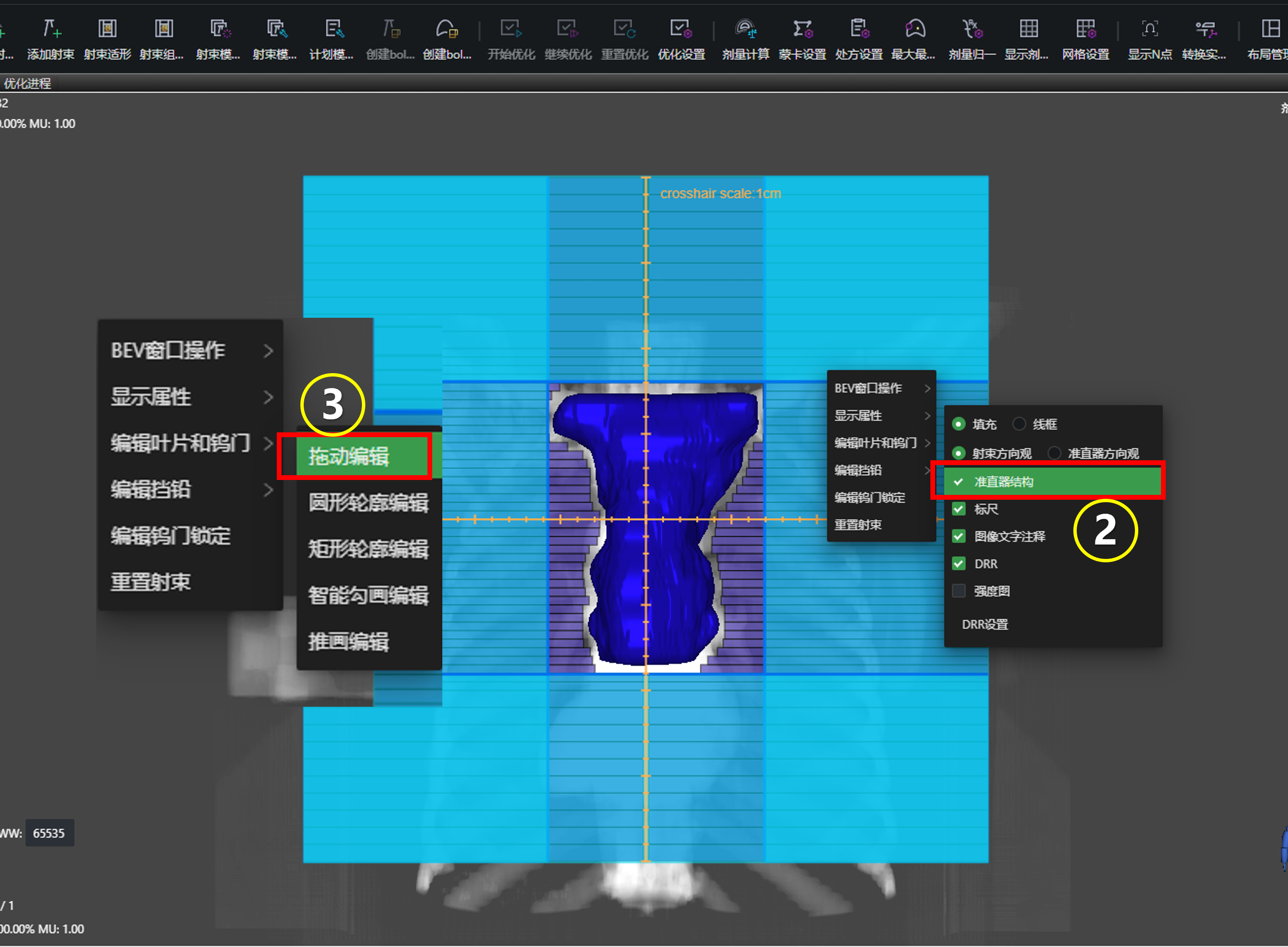

编辑Jaw和MLC

  1. 双击放大BEV窗口

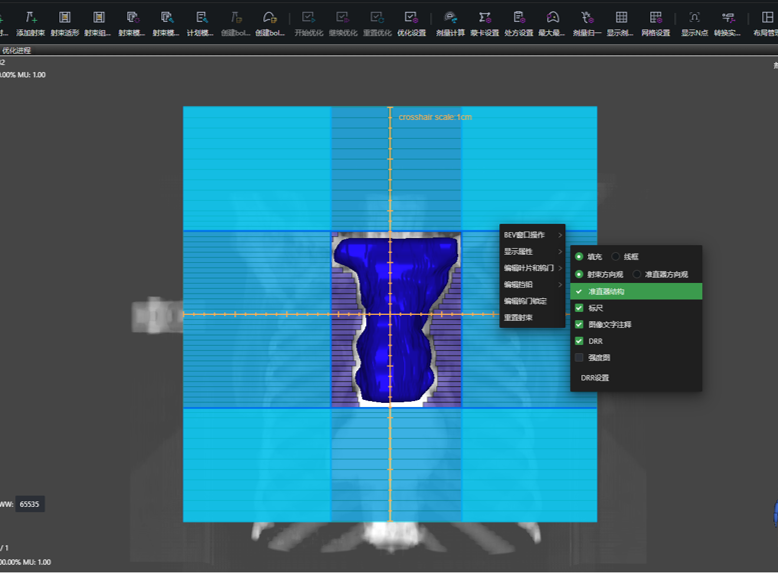

  2. 右键 BEV窗口，在显示属性里勾选准直器结构来显示准直器结构
  3. 右键BEV窗口，在编辑叶片和钨门里选择编辑方式

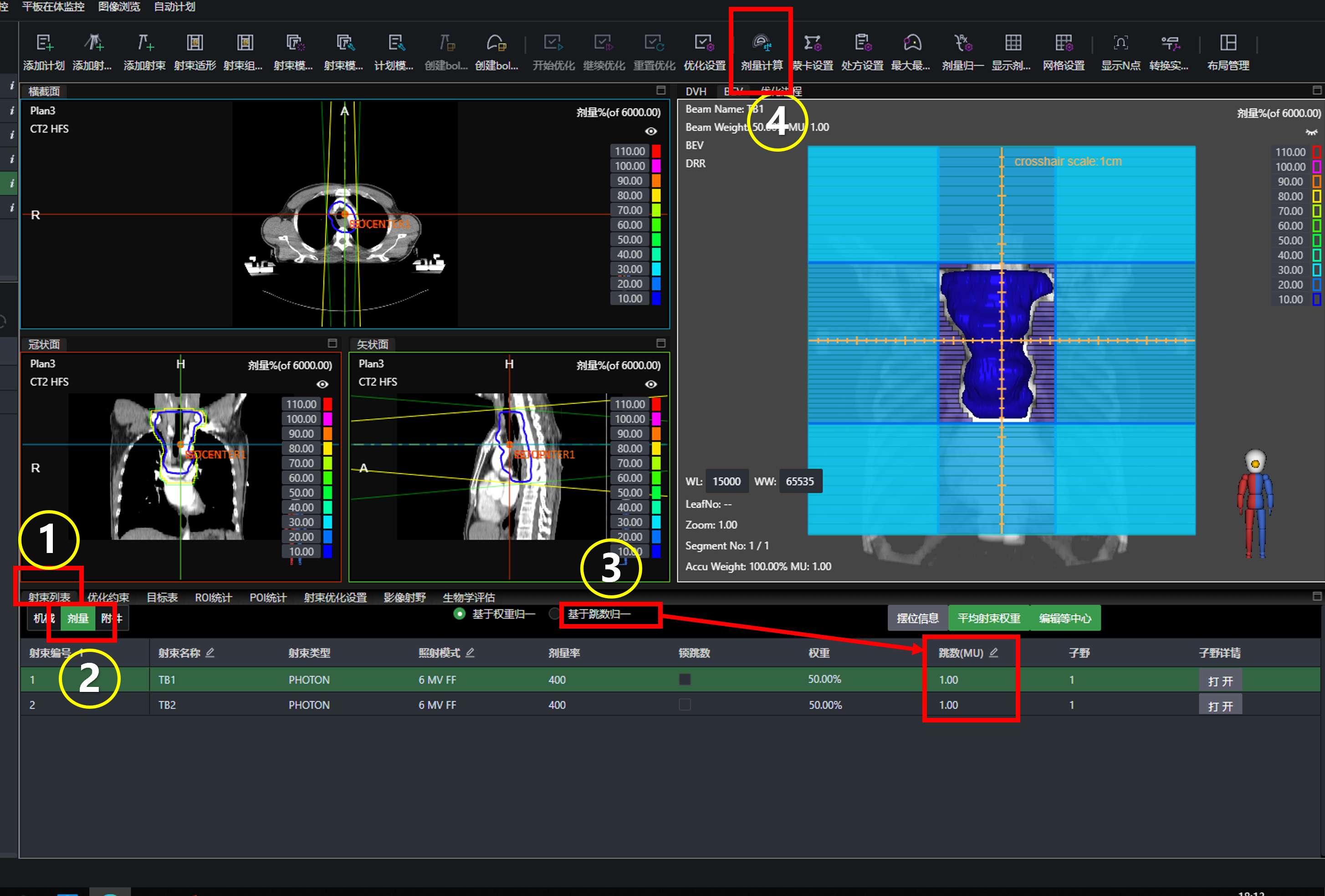

调整射束MU

  1. 点击射束列表
  2. 点击剂量
  3. 选择基于跳数归一编辑跳数
  4. 点击剂量计算计算剂量分布

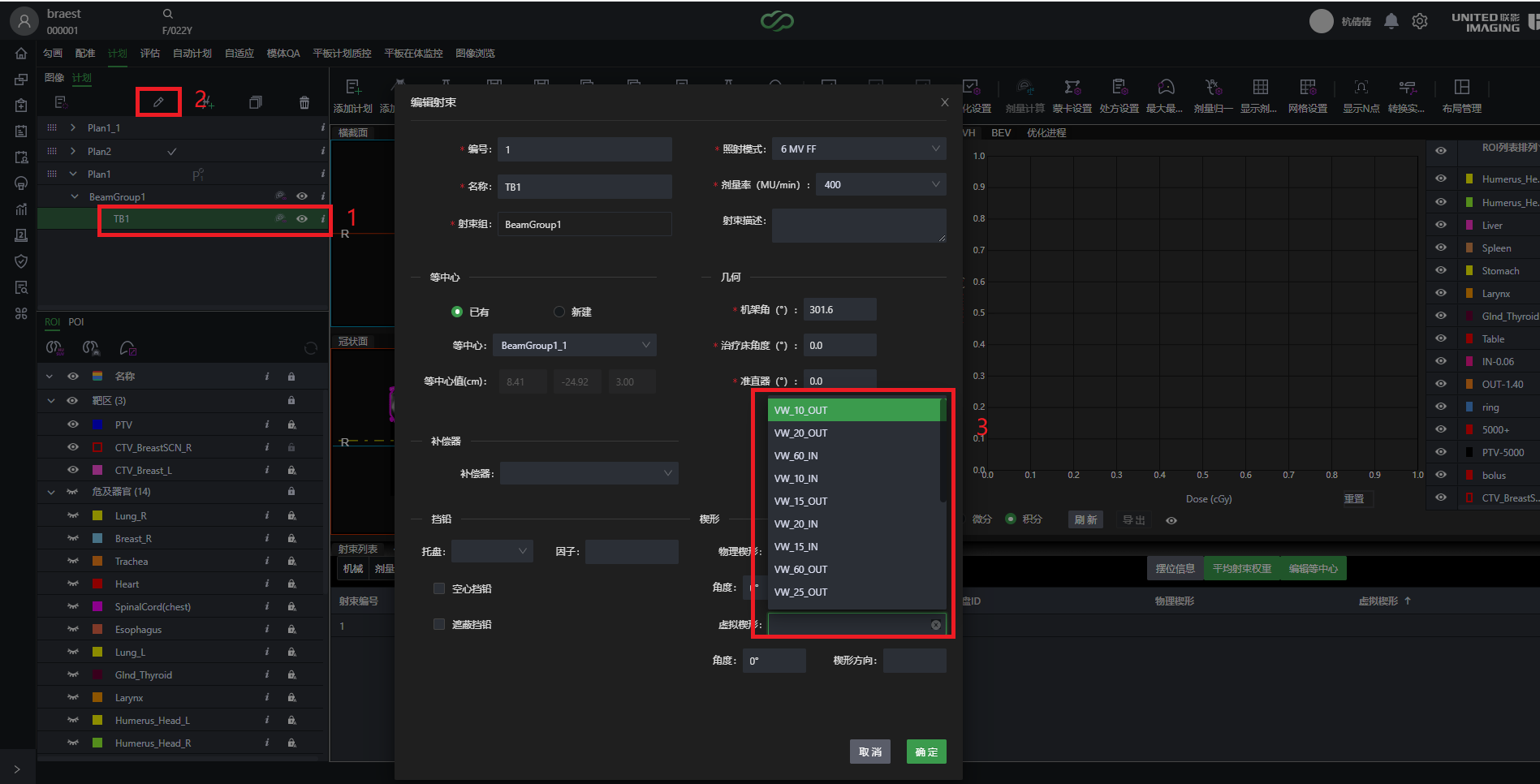

虚拟楔形板

  1. 选择射束
  2. 点击编辑按钮
  3. 在虚拟楔形菜单中选择，点击确定

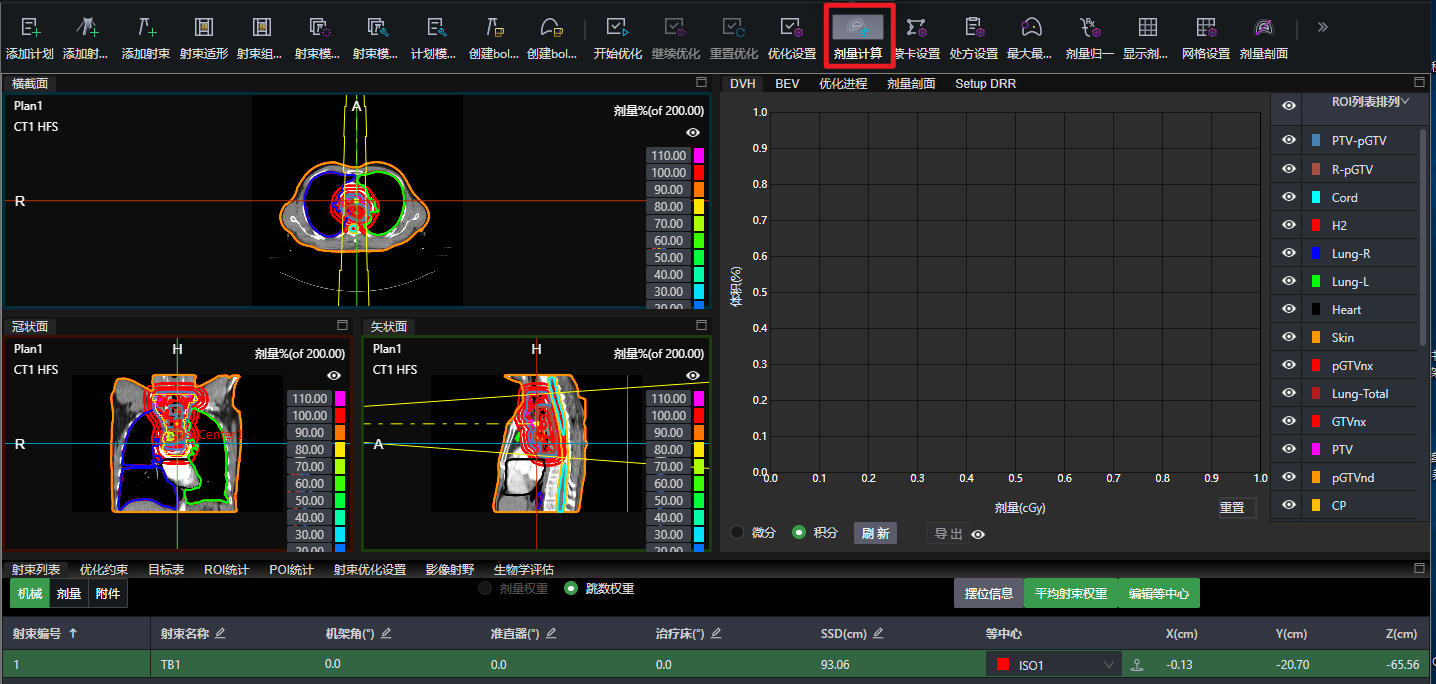

剂量计算

  1. 用户在点击计算按键时，系统会对相应信息进行检查，可能遇到如下提示 :
    1.  如果当前不存在 ’External’ 角色的 ROI，将弹出对话框提示用户且不开始计算。
    2.  如果当前计划选用的图像序列尚未关联电子密度表，将弹窗提示用户选择且不 开始剂量计算。
  2. Note: 精确的剂量计算需要用户输入精确的电子密度表。
