添加治疗床和固定板结构

添加治疗床结构

  1. 将图像调整到肺窗
    1. 右键打开菜单
    2. 选择窗宽窗位预设
    3. 选择肺窗

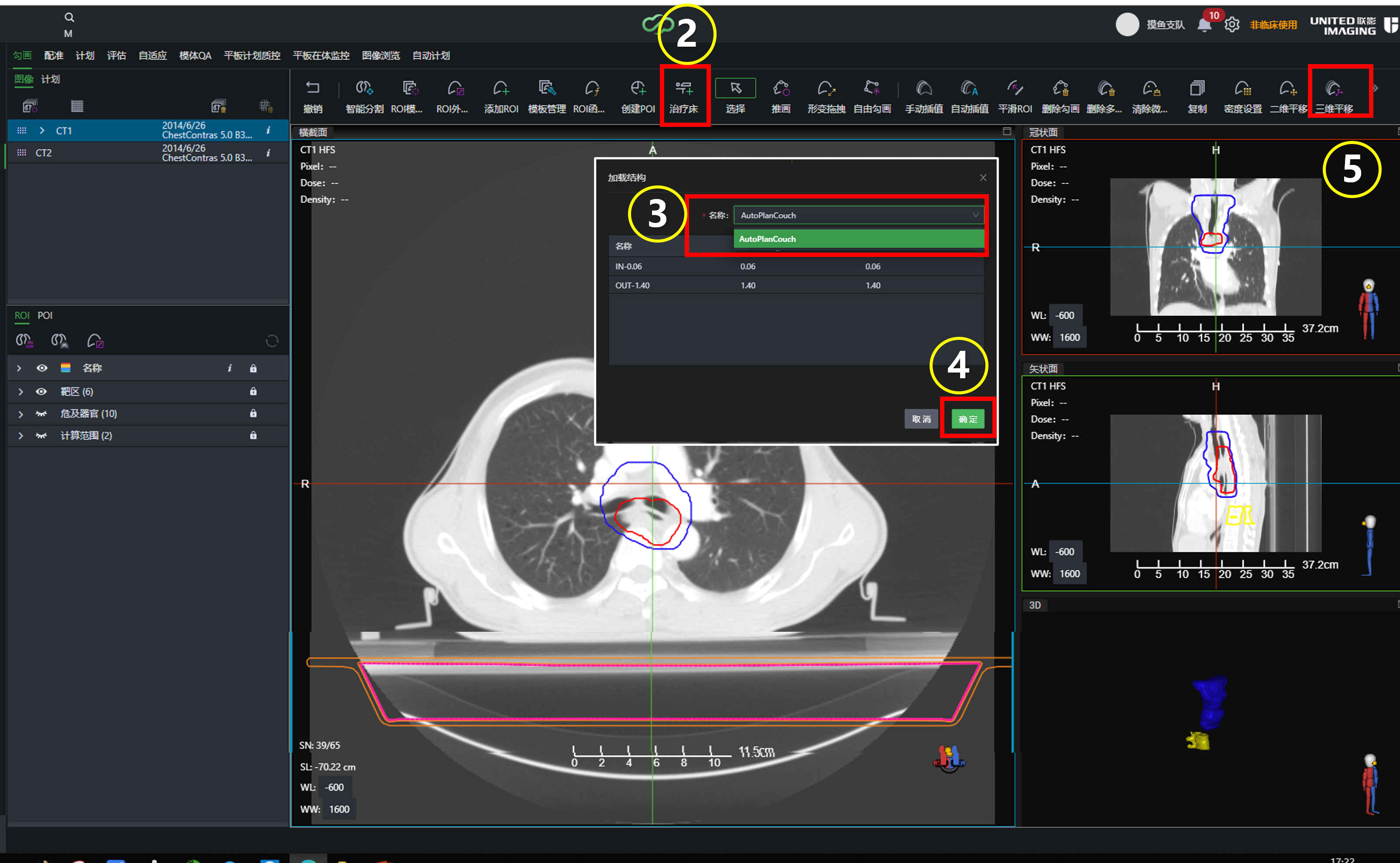

  2. 顶部工具栏点治疗床
  3. 选择床模型
  4. 点击确定
  5. 点击三维移动，将床板移动到正确位置
    1. RCT上扫的图像能自动识别床板的位置

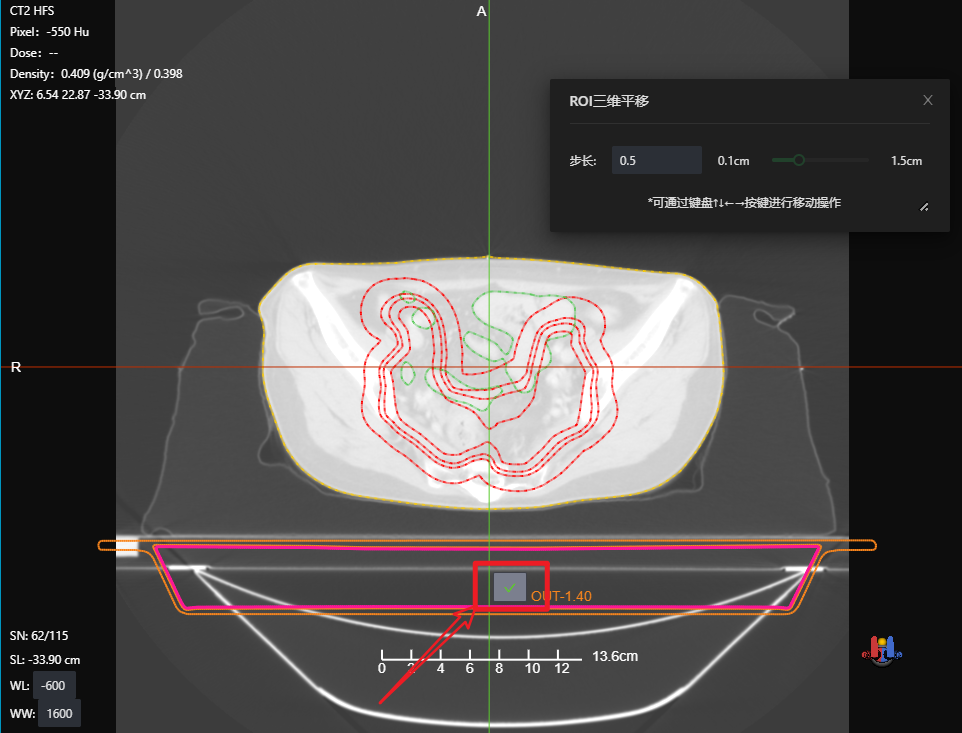

      添加治疗床自动进入肺窗，自动进入三维平移功能
      拖动床到图像上床板位置点击对钩，即可退出肺窗和三维平移功能。
      键盘方向键可以控制床的移动

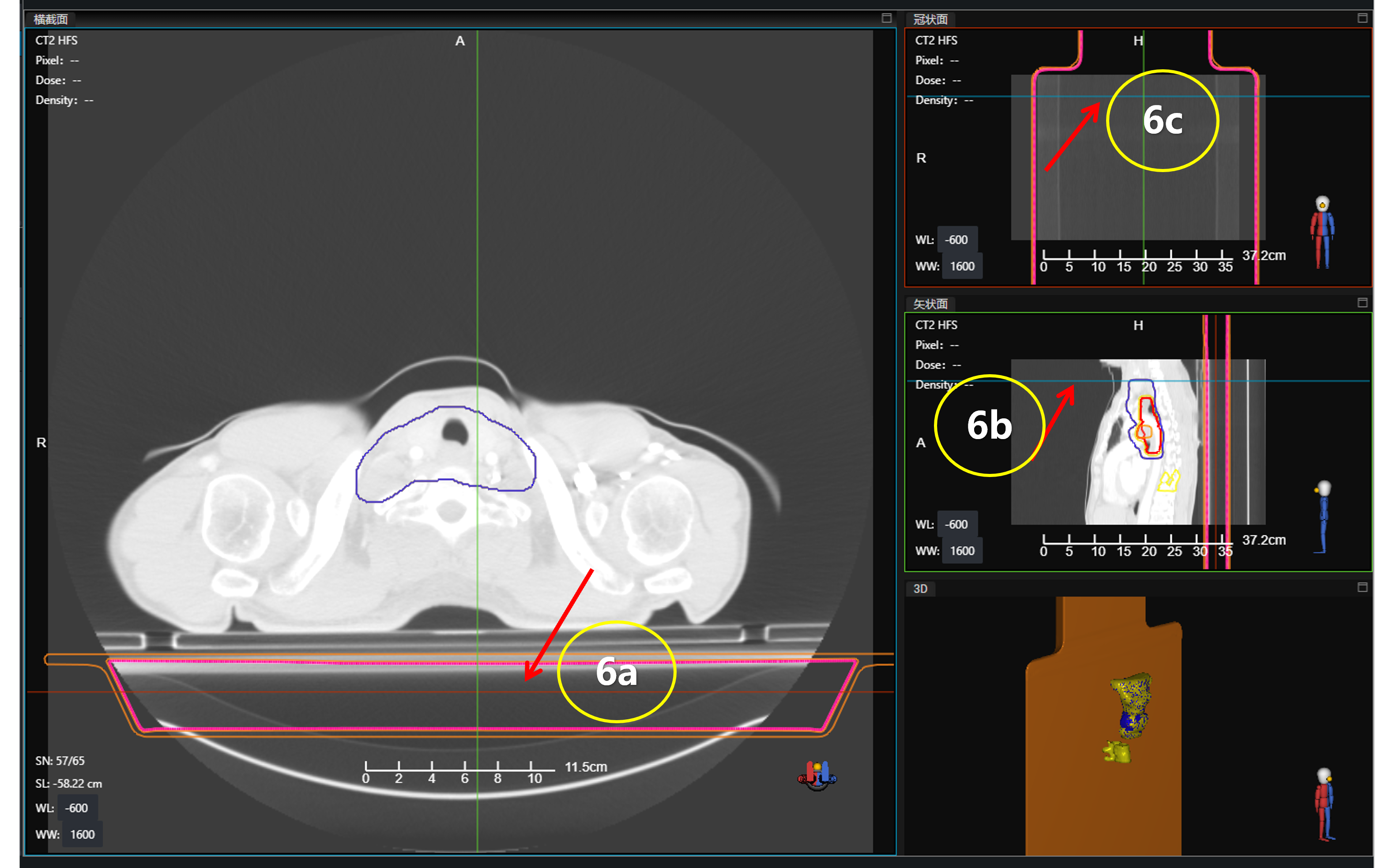

  6. 因为506C的机器AB区宽度不同，射线穿过时的衰减也不同，因此需要避免同一个治疗射束跨越AB区
    1. 先在横断面窗口将MPR十字线的红线调到床板上
    2. 再在矢状面窗口将MPR十字线的蓝线调到靶区的最上层
    3. 然后在冠状面观察MPR十字线的蓝线是否接近或进入了床板AB区的交界处
    4. 如果是，使用三维移动在冠状面上往头方向拖动床板，让蓝线跟AB区交界处拉开距离

添加体位固定板

体位固定板的添加有以下2种方式：1.手动勾画添加；2.添加Fixation固定板模型。
  1. 手动勾画固定板结构:

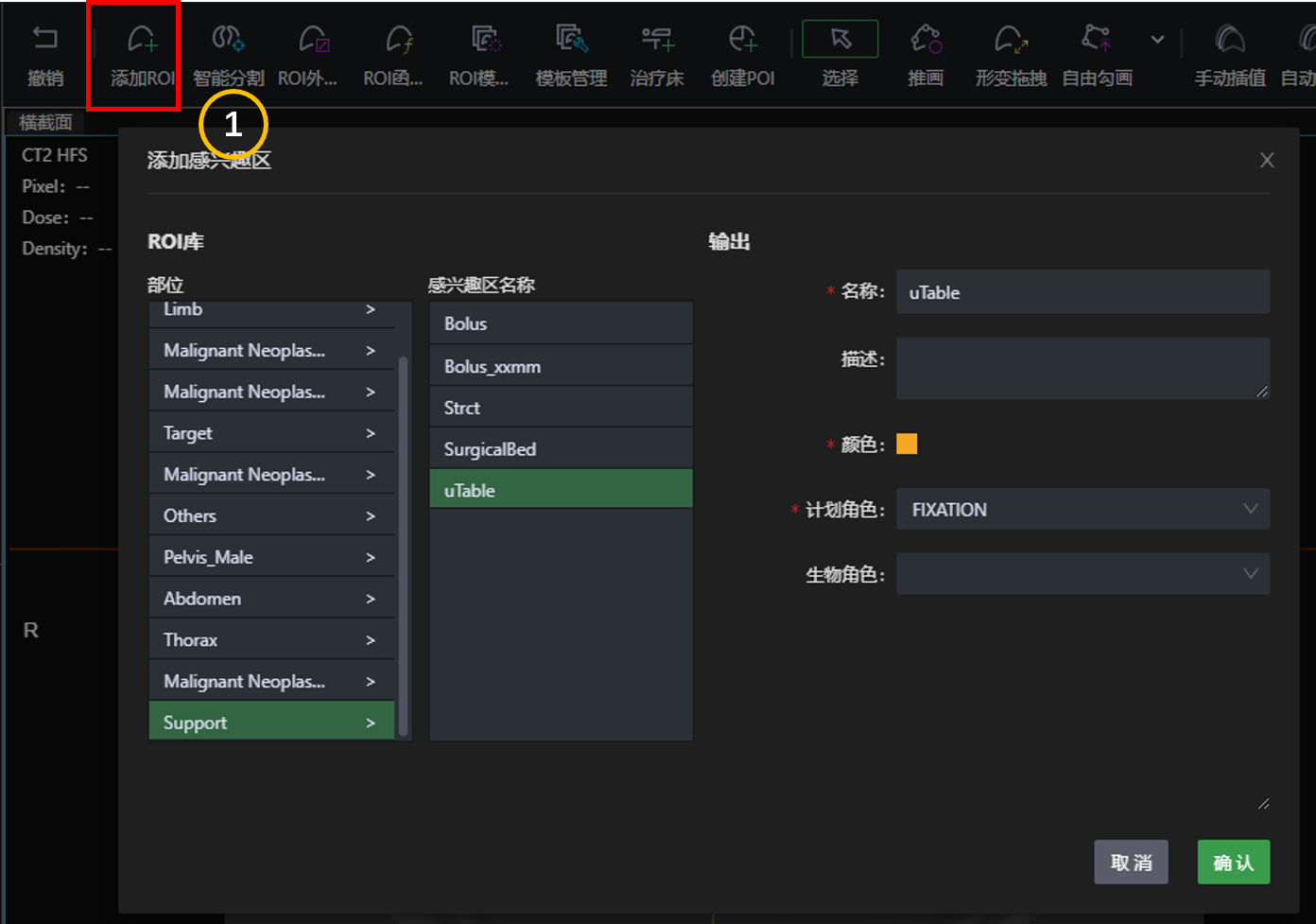

    1. 手动添加一个类型为FIXATION的结构

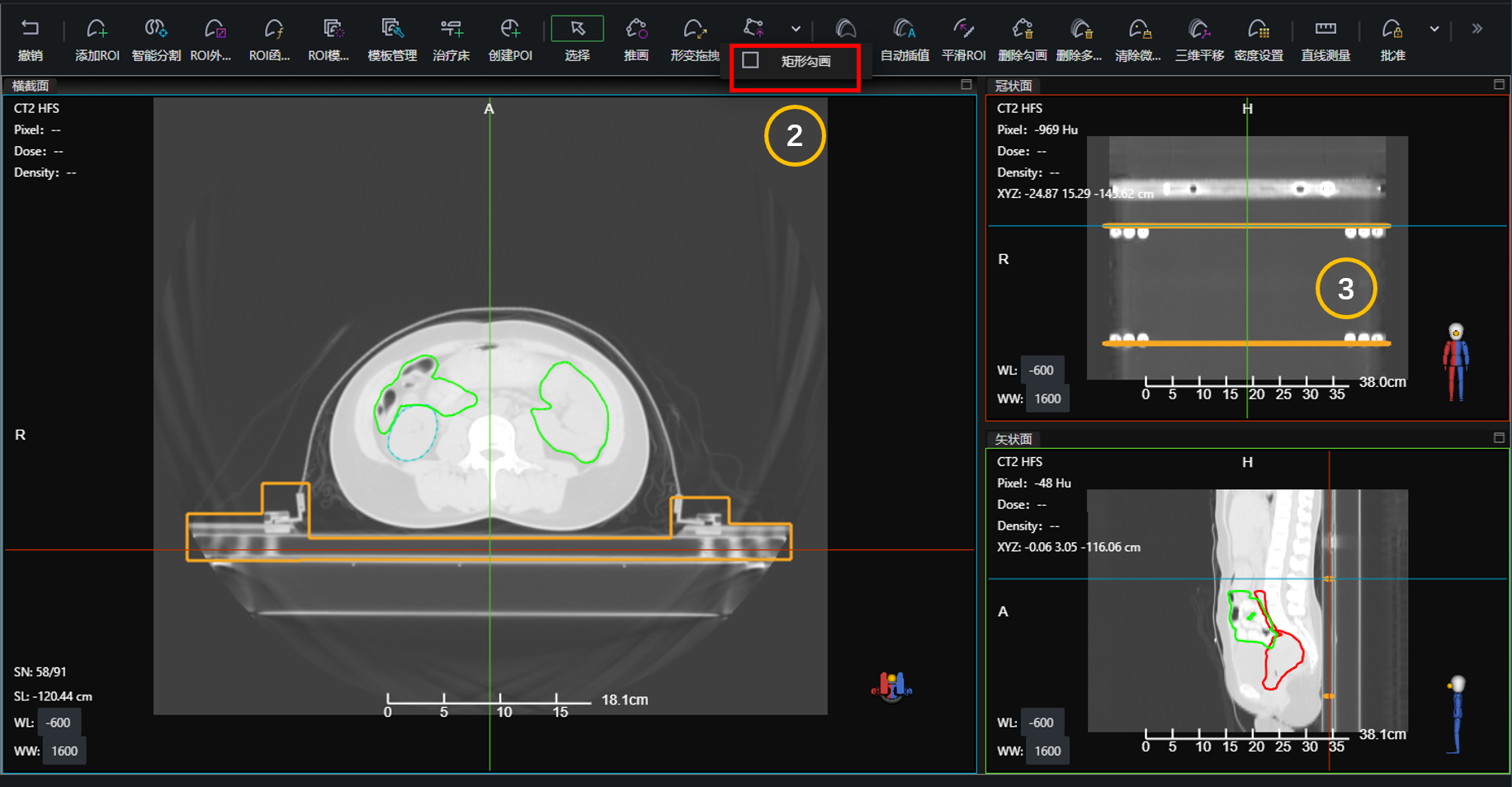

    2. 用矩形勾画在靶区首尾两端分别勾画出固定板结构,勾画要完全覆盖靶区长度，并且包含固定装置的有较高密度的区域
    3. 点击手动插值，检查插值出的轮廓是否准确。
  2. 加载Fixation固定板结构模体:
    模体管理中完成Fixation模体的创建。

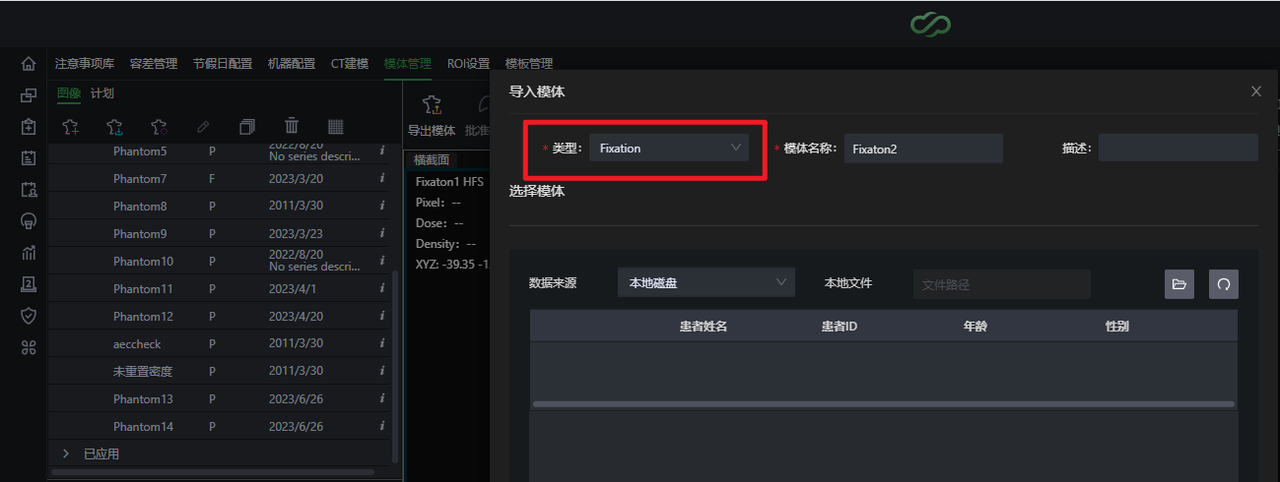

    1. 在系统设置-模体管理中，导入模体CT数据，类型设置为Fixation；
    2. 勾画出Fixation结构，并批准模体；

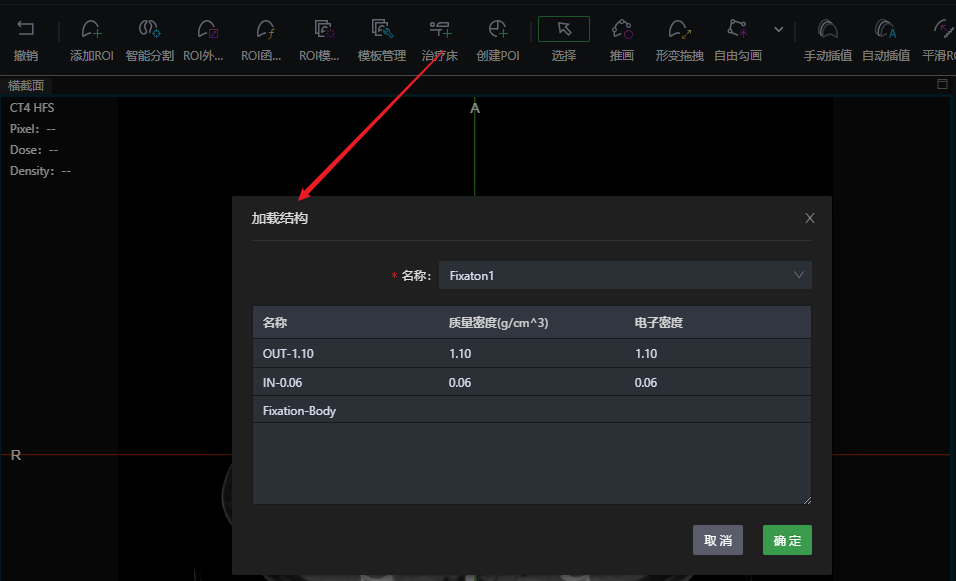

    3. 计划模块点击治疗床按钮，添加Fixation类型结构；
    4. 三维平移调整Fixation结构到合适位置，确定。
